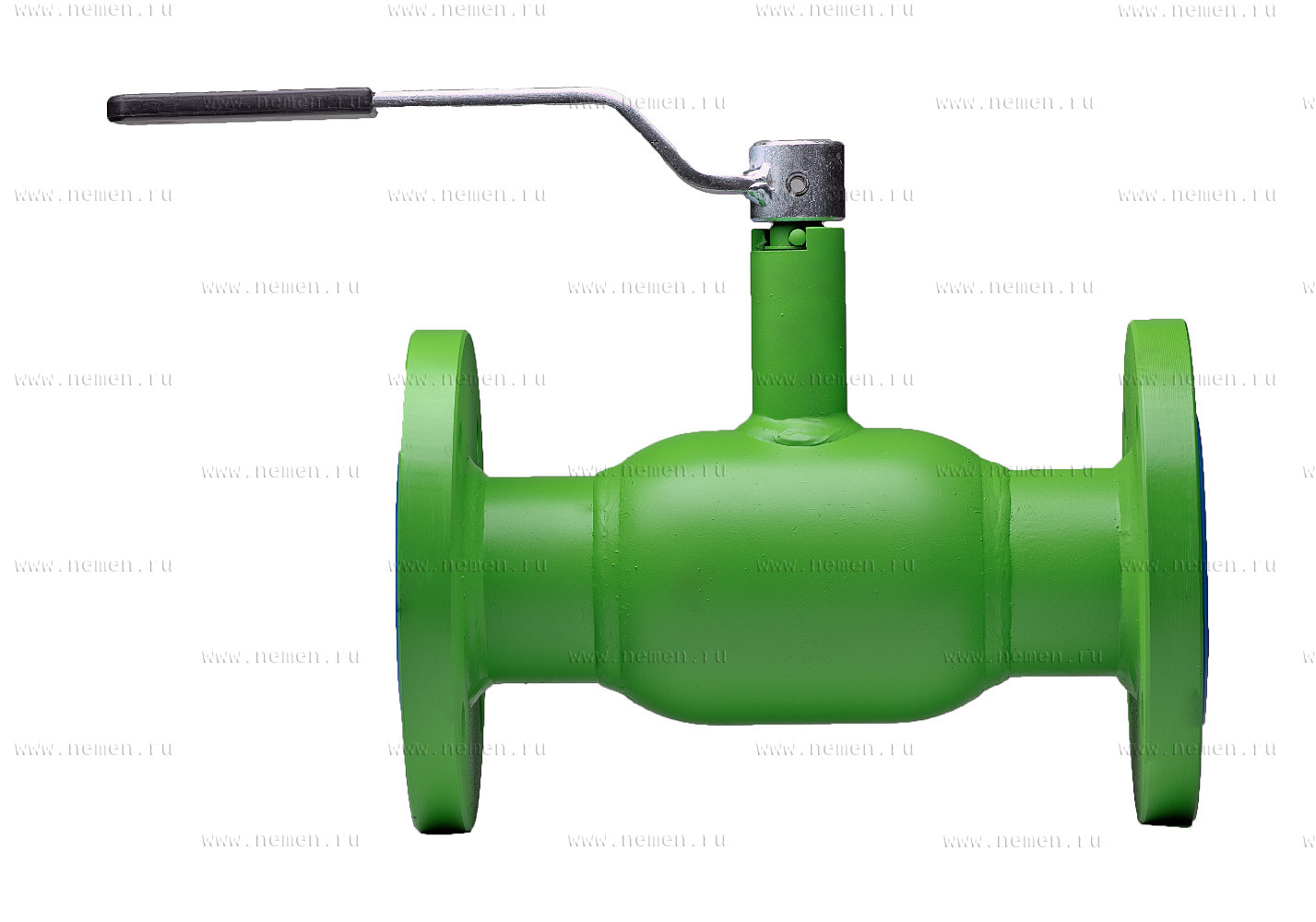

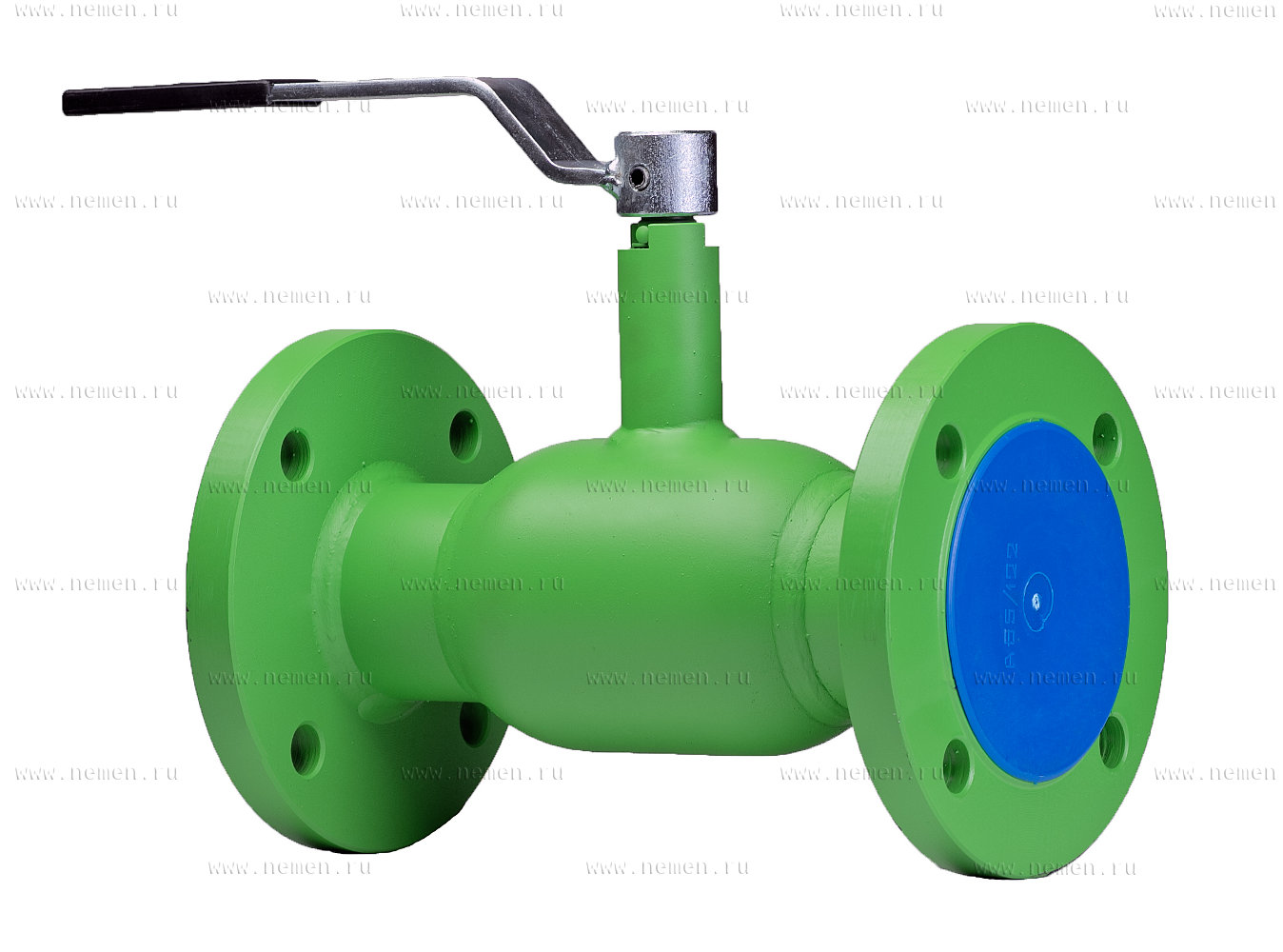

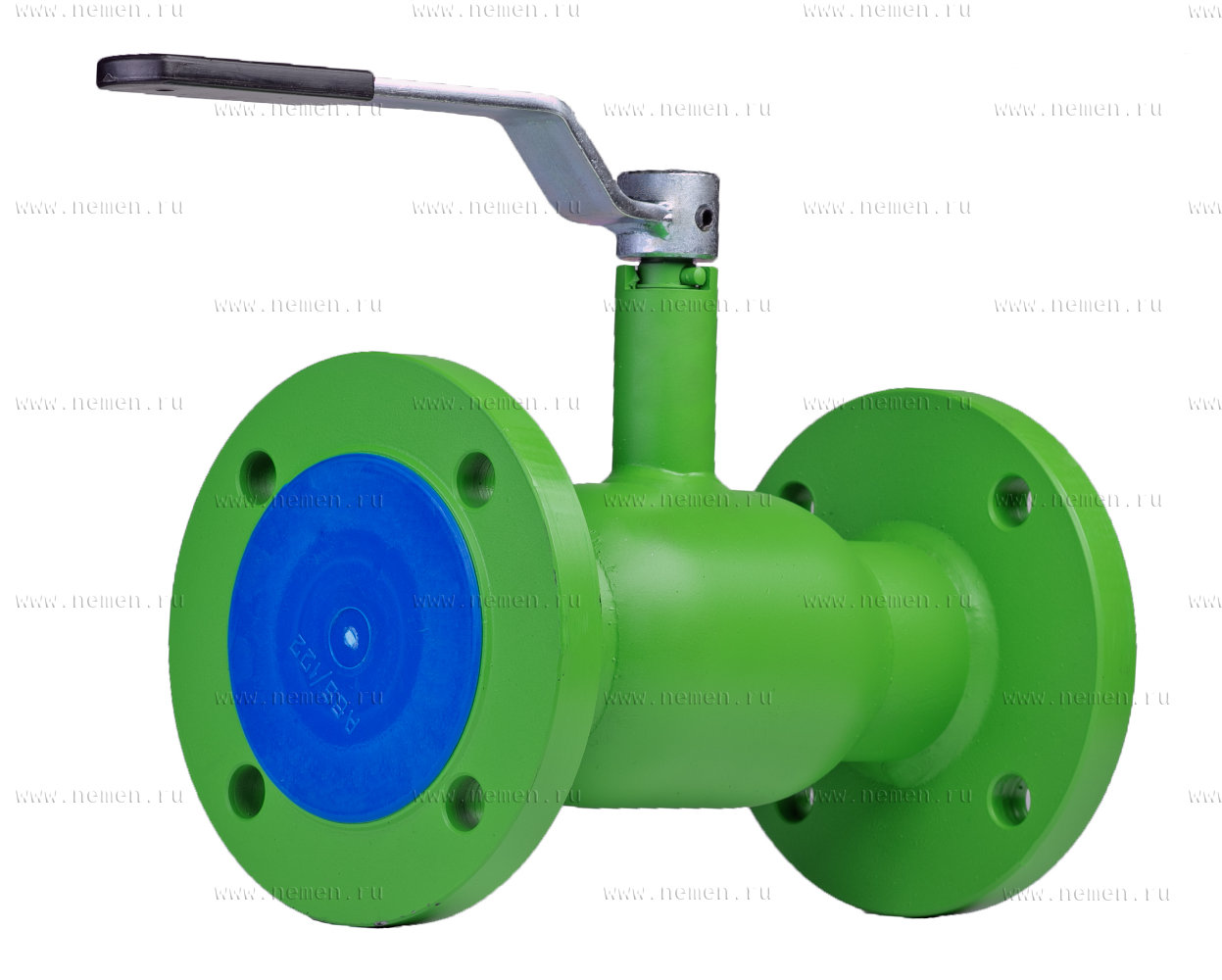

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП АН модификация AH-30k Dn 65-125 мм

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора шарового крана



Характеристика:

Диаметр, DN, мм

65 - 125 (стандартная поставка с ручкой)

Давление, PN, бар

16 - 25

Температура, °С

-40...200

Среда

Холодная и горячая вода, этиленгликоль (до 50%), другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана.

Класс герметичности по ГОСТ Р 54808-2011-«А»

Возможна поставка шаровых фланцевых кранов с удлиненным штоком.

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус сварной

сталь P235GH

Шток / шпиндель

Ст S355J2C / Нержавеющая сталь AISI 420

Шар

Нержавеющая сталь X6CrNi18-10

Обойма

Нержавеющая сталь AISI304

Пружина тарельчатая

Пружинная сталь

Рычаг с покрытием

Сталь углеродистая

Уплотнение

PTFE + 20%C, EPDM










КРАН ШАРОВОЙ СТАНДАРТНЫЙ ПОД СВАРКУ ДЛЯ ВОДЫ ТИП АН модификация AH-30 Dn 10-125 мм

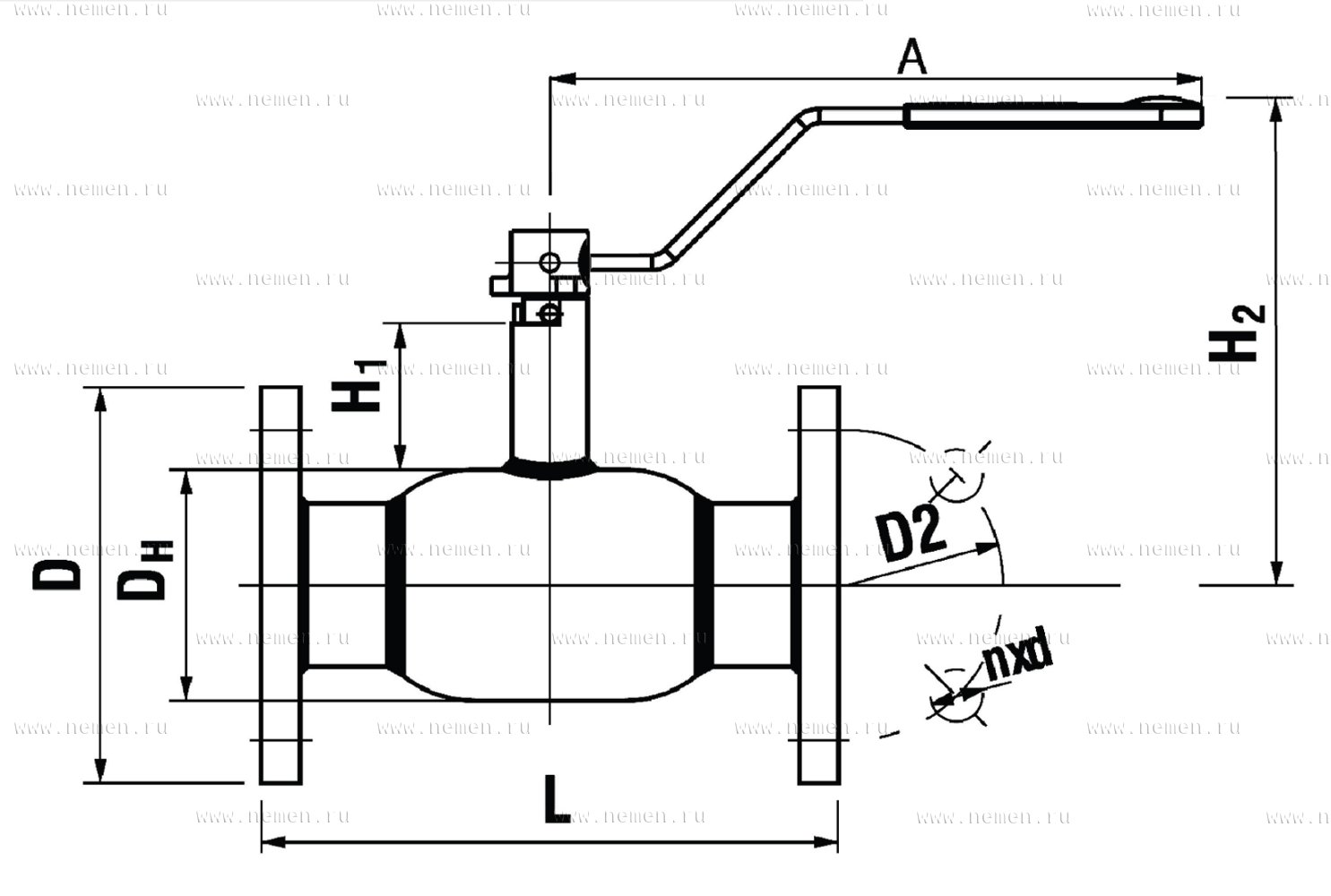

Чертеж

Увеличить

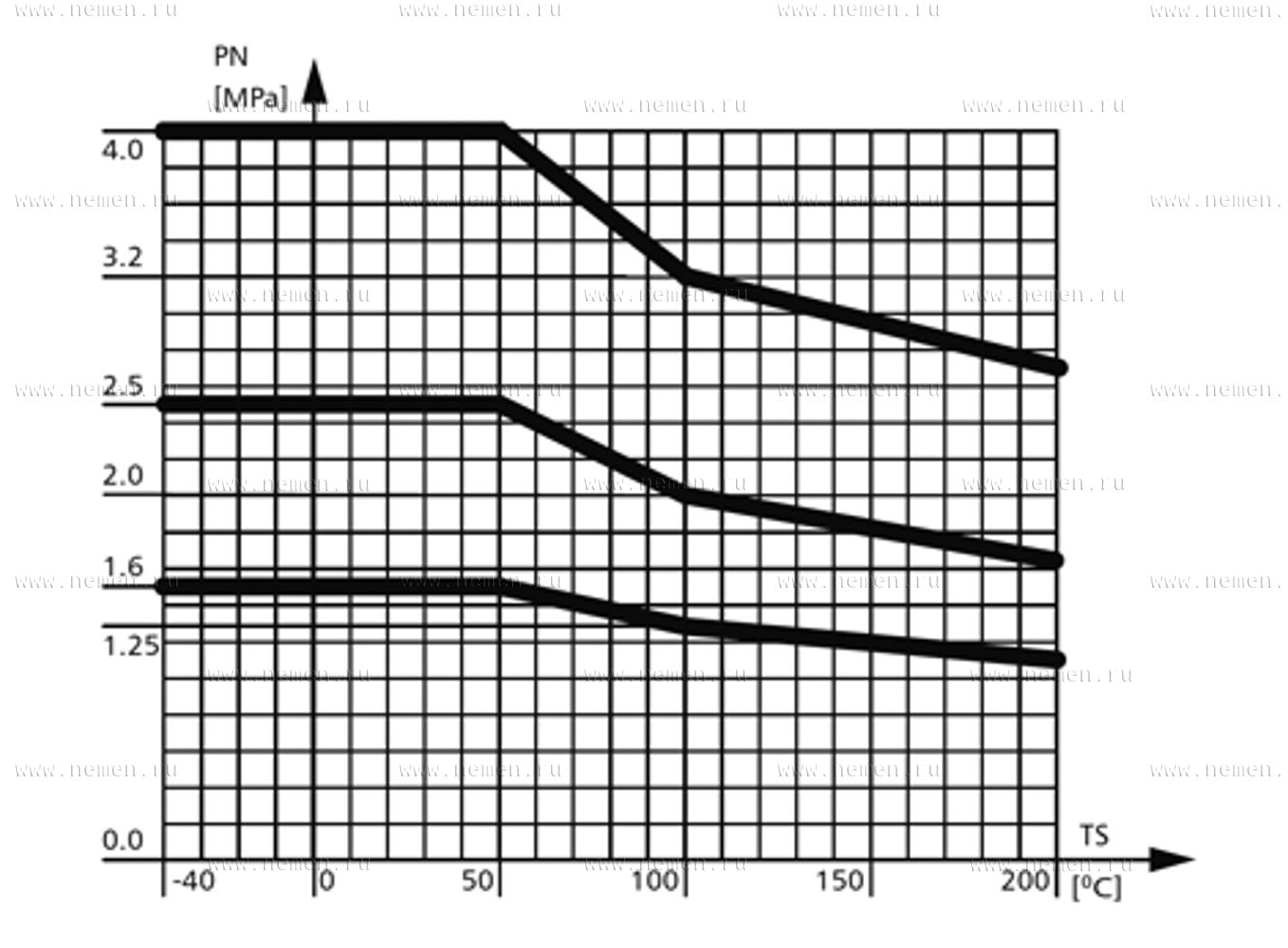

График температура - давление

График температура - давление

Увеличить




Размеры:

DN

PN

Dпр

L

D

DH

A

H1

H2

D2

n

d

Kvs

ISO фланец*

Масса

мм

бар

мм

м3



d,мм

h, мм

кг

65

16

50

270

185

108

275

66

144

145

8

18

168

F05

18

30

10,3

25

290

185

108

275

66

144

145

8

18

10,3

80

16-25

65

280

200

127

275

66

154

160

8

18

288

F05

18

30

13,2

100

16

80

300

220

152

365

81

192

180

8

18

417

F07

24

30

18,3

25

300

235

152

365

81

192

190

8

22

19,2

125

16

100

325

250

178

365

91

218

210

8

18

699

F07

24

30

24,4

25

325

270

178

365

91

218

220

8

26

27,8

- под заказ возможна поставка шаровой арматуры с площадкой под редуктор, привод
