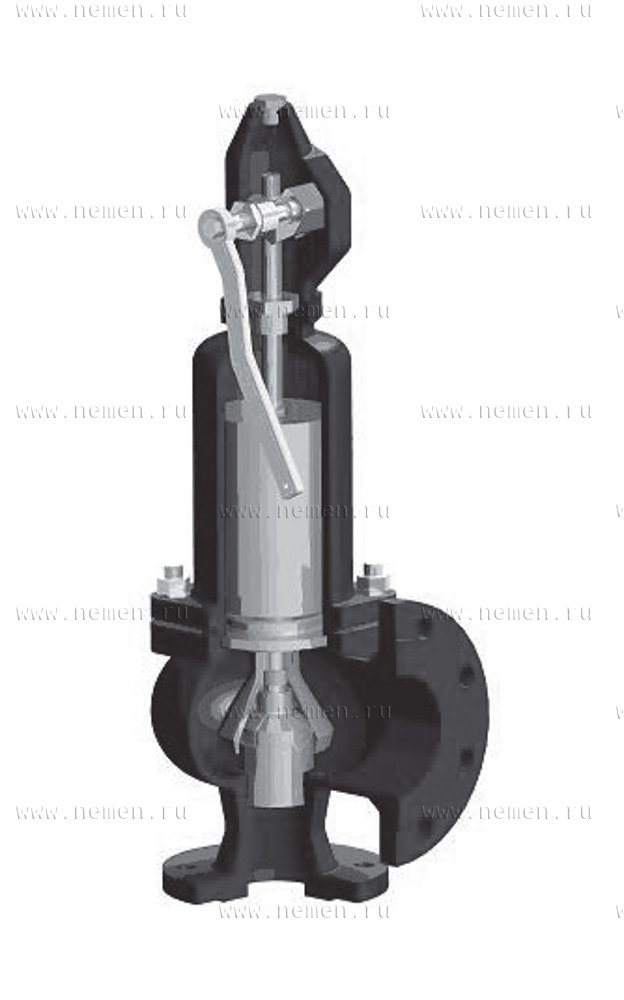

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ СБРОСНОЙ грузовой, со вспомогательным колоколом, угловой, фланцевый Si 5701, Si 5702, Si 5702CrNi

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора предохранительного клапана



тип Si 5701 - Pn 16 бар

тип Si 5702 - Pn 40 бар

тип Si 5702CrNi - Pn 40 бар



Характеристика:

Тип

Si 5701

Si 5702

Si 5702CrNi

Диаметр, DN, мм

20 - 150

Среда

воздух, водяной пар и др. химические нейтральные газы и пары

агрессивные газы и пары

Температура, °С

-10...200

-40...400

-196...300

Давление, PN, бар

16

40

Исполнение

P, G, WM

P, G

G



Возможно исполнение:

Р

- стандартное исполнение,

G

- газонепроницаемое исполнение,

WM

- морское исполнение.



Материалы:

Наименование

Материалы

Si 5701

Si 5702

Si 5702CrNi

1

Корпус

чугун EN-GJL-250

углеродистая сталь GP240GH

нерж. сталь
GX5CrNi19-10

2

Седло

нержавеющая сталь X39CrMo17-1

нерж. сталь
X6CrNiTi18-10

3

Тарелка

нержавеющая сталь X39CrMo17-1

нерж. сталь
X6CrNiTi18-10

4

Колокол

сфероидальный чугун EN-GJS-400-15

нерж. сталь
GX5CrNi19-10

5

Колпак

чугун EN-GJL-250

сфероидальный чугун
EN-GJS-400-15

нерж. сталь
GX5CrNi19-10

6

Шток 1)

нержавеющая сталь X20Cr13

нерж. сталь
X6CrNiTi18-10

7

Головка

сфероидальный чугун EN-GJS-400-15

нерж. сталь
GX5CrNi19-10

8

Грузик

сталь / свинец

нерж. сталь
X6CrNiTi18-10

1) В исполнении WM - шток из нержавеющей стали X17CrNi16-2

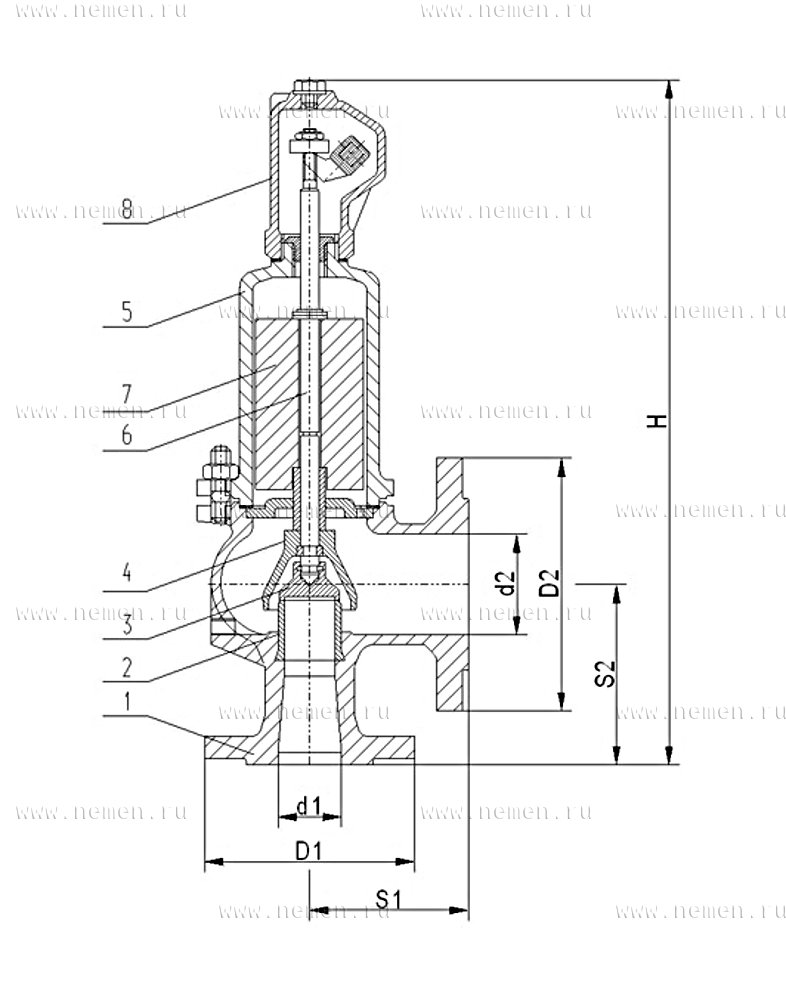

Размеры:

DN

Седло

Si 5701

Si 5702

Si 5702CrNi

S1

S2

H

выпуск

Масса

d1 x d2

d0

A

D1

D2

D1

D2

D1

D2

E

PN 16

PN 10

PN 40

PN 10

PN 40

PN 10

мм

мм

мм2

мм

кг

20 х 32

16

201

105

140

105

140

105

140

85

95

345

1/4”

8

25 х 40

20

314

115

150

115

150

115

150

95

105

395

1/4”

10

32 х 50

25

491

140

165

140

165

140

165

100

110

420

1/4”

15

40 х 65

32

804

150

185

150

185

150

185

115

130

495

1/4”

22

50 х 80

40

1257

165

200

165

200

165

200

125

145

550

1/4”

30

65 х 100

50

1964

185

220

185

220

185

220

140

150

660

3/8”

42

80 х 125

63

3117

200

250

200

250

200

250

155

170

710

3/8”

60

100 х 150

77

4657

220

285

235

285

235

285

175

180

810

3/8”

90

125 х 200

93

6793

250

340

270

340

---*

---*

215

220

860

1/2”

125

150 х 250

110

9503

285

395

300

395

---*

---*

225

245

1000

1/2”

170

* - по согласованию с Поставщиком

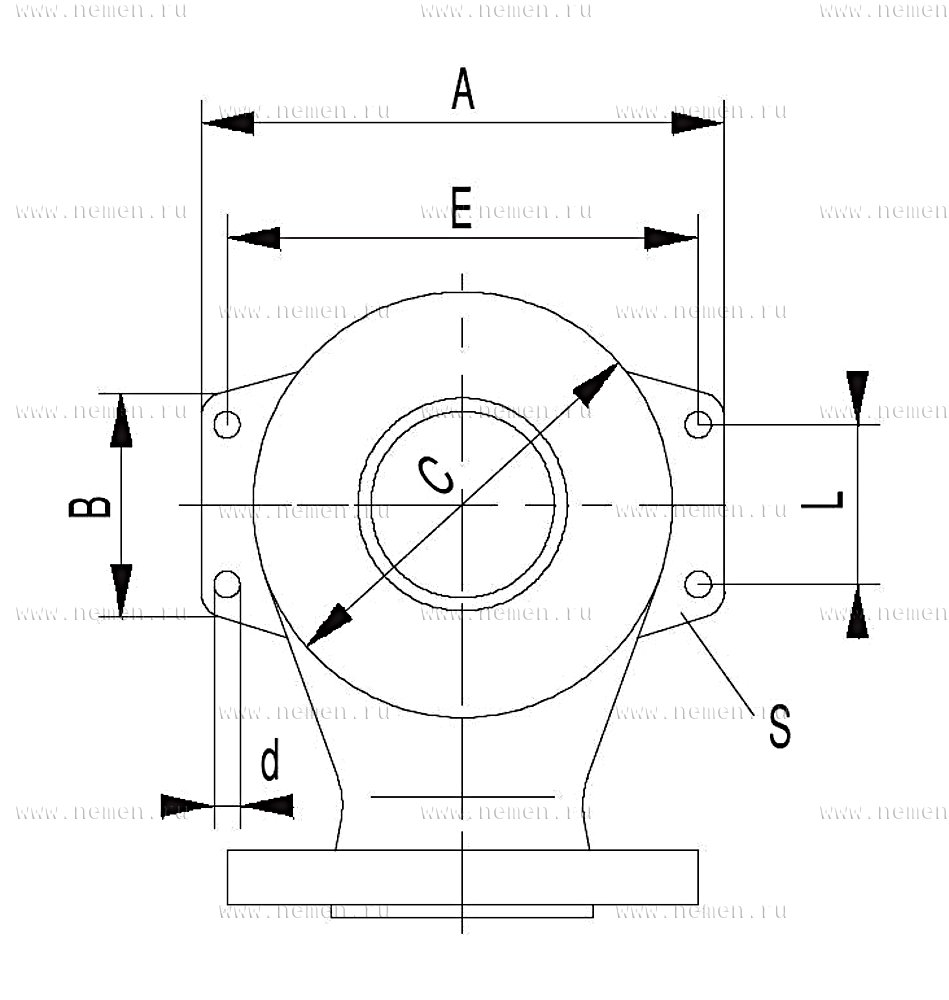

Корпуса клапанов Si 5702 и Si 5702CrNi, начиная с DN 40х65, оснащены опорными лапами, предназначенными, при соответствующем креплении клапана, для предотвращения воздействия на клапан сил от кинематического напора рабочего фактора при срабатывании клапана.

DN

A

В

C

L

Е

d

s

40 х 65

186

84

134

65

155

14

10

50 х 80

210

93

160

70

180

14

12

65 х 100

250

94

196

70

215

14

12

80 х 125

300

100

240

90

270

18

15

100 х 150

320

160

280

130

285

18

15

125 х 200

365

120

300

90

330

18

15

150 х 250

415

150

360

120

380

18

15

основное исполнение без сверления





Коэффициенты истечения:

Для паров и газов:

Ду 20… 80

α =0,50

Ду 100…150

α =0,46



Давление срабатывания (бар): от 0,1 бар до макс. 0,7 бар

(заказ осуществляется на конкретное значение давления срабатывания)
