Диаметр, DN, мм |
15 - 300 |
|
Давление, PN, бар |
40 (возможно изготовление с фланцами на 63, 100, 160) 63; 100; 160- под заказ |
|
Температура, °С |
до 450 до 250 - тип ZZA40 |
|
Среда |
вода, этиленгликоль, водяной пар, другие жидкие и газообразные среды*, в том числе топливо и масла на нефтяной основе |
|
Класс герметичности |
"G" по ГОСТ 9544-2015 |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 - стандартное исполнение |
|
под приварку (S, SW) – под заказ |
|
|
резьбовой (G) – под заказ |
*- на природный газ по запросу (спец. исполнение).
|
Наименование |
292 |
ZZA40 |
|
Корпус |
DN 15 - 50 - сталь С 22.8 DN 65 - 300 - сталь GP240GH |
DN 15 - 50 - нержавеющая сталь X6CrNiTi18-10 DN 65 - 300 - нержавеющая сталь G-X5CrN19-10 |
|
Крышка |
||
|
Седло |
нержавеющая сталь SGX15CrNiMn18-8; StelliW; CW306G |
|
|
Тарелка |
нерж. сталь Х30Сг13; нерж. сталь X6CrNiTi18-10, нерж. сталь G-X5CrN19-10 |
|
|
Шток |
нержавеющая сталь X17CrN16-2; нержавеющая сталь X20Cr13; ВТ9; CW306G |
|
|
Уплотнение |
Металлографит; PTFE; NBR |
|
|
Пружина |
нержавеющая сталь X6CrNiTi18-1 |
|
|

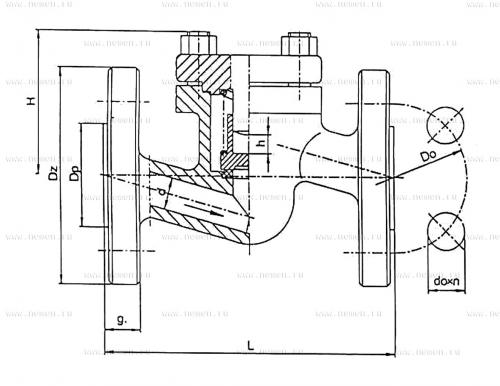

DN |
Dz |
Dp |
Do |
do |
n |
g |
L |
H |
h |
Масса |
|
мм |
мм |
- |
мм |
кг |
||||||
|
15 |
95 |
45 |
65 |
14 |
4 |
16 |
130 |
65 |
10 |
2,5 |
|
20 |
105 |
58 |
75 |
14 |
4 |
18 |
150 |
65 |
10 |
2,9 |
|
25 |
115 |
68 |
85 |
14 |
4 |
18 |
160 |
65 |
10 |
3,3 |
|
32 |
140 |
78 |
100 |
18 |
4 |
18 |
180 |
85 |
15 |
6,8 |
|
40 |
150 |
88 |
110 |
18 |
4 |
18 |
200 |
95 |
17 |
9,0 |
|
50 |
165 |
102 |
125 |
18 |
4 |
20 |
230 |
110 |
21 |
10,5 |
|
65 |
185 |
122 |
145 |
18 |
8 |
22 |
290 |
155 |
22 |
17,5 |
|
80 |
200 |
138 |
160 |
18 |
8 |
24 |
310 |
170 |
26 |
27,0 |
|
100 |
235 |
162 |
190 |
22 |
8 |
24 |
350 |
195 |
32 |
41,0 |
|
125 |
270 |
188 |
220 |
26 |
8 |
26 |
400 |
200 |
40 |
54,0 |
|
150 |
300 |
218 |
250 |
26 |
8 |
28 |
480 |
225 |
44 |
90,0 |
|
200 |
375 |
285 |
320 |
30 |
12 |
34 |
600 |
270 |
60 |
150,0 |
|
250 |
450 |
306 |
385 |
33 |
12 |
38 |
730 |
290 |
70 |
195,0 |
|
300 |
515 |
410 |
450 |
33 |
16 |
42 |
850 |
410 |
130 |
360,0 |
Фланцы оборудования выполнены согласно EN 1092-1
