КЛАПАН ОБРАТНЫЙ ТИП 4499

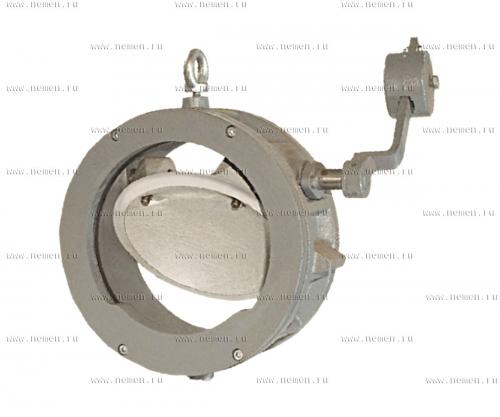

КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ ПОВОРОТНЫЙ ТИП 4499
КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ ПОВОРОТНЫЙ ТИП 4499
КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ ПОВОРОТНЫЙ ТИП 4499
КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ ПОВОРОТНЫЙ ТИП 4499
КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ ПОВОРОТНЫЙ ТИП 4499 DN 80-150
DN 80-150
КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ ПОВОРОТНЫЙ ТИП 4499 DN 200-800
DN 200-800
Характеристика:

Диаметр, DN, мм

80 - 800

Давление, PN, бар
(номинальное max)

16

Минимальное давление
открытия, бар

0,3

Температура, °С

до 70 (NBR) - стандартное исполнение,

до 120 (EPDM), до 150 (FKM)

Расположение рычага

справа-Правая(П), слева-Левая(Л)

Возможные исполнения

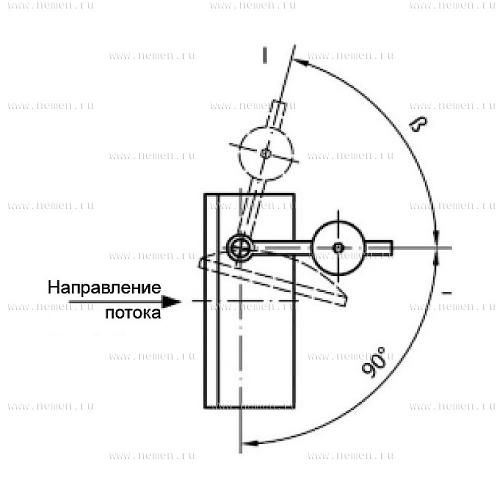

I - горизонтальный трубопровод,

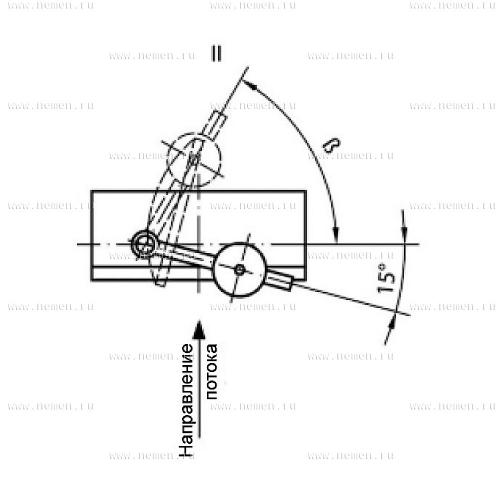

II - вертикальный трубопровод - поток снизу,

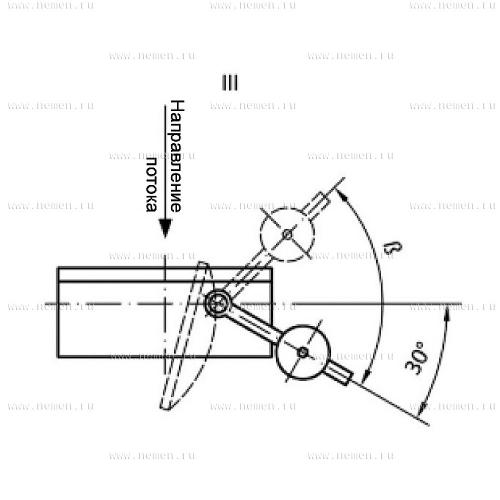

III - вертикальный трубопровод - поток сверху

Среда

Промышленная, морская и пресная вода, мазуты, канализационные сети, газ, воздух и другие нейтральные вещества

Класс герметичности

"А" по ГОСТ 9544-2015

Тип присоединения

межфланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

Класс герметичности “А”.

Максимальная скорость потока 4 м/с (для жидкости), 30 м/с (газ).

Установка производиться по направлению течения среды.

Установка затвора-между фланцами.

Пример заказа: Тип 4499, Dn500 мм, NBR, (П), (I), Pраб 6 бар.



Материалы:

Наименование

Исполнение

Стандартное

Под заказ

“1”

“2”

“3”

Корпус

EN-GJL-250

EN-GJL-250

CuSn5Zn5pb5-C

Диск

EN-GJS-400-15

CuAl10Fe2-C, CuSn5Zn5pb5-C

CuSn5Zn5pb5-C

Накладка

EN-GJL-250

EN-GJL-250

CuSn5Zn5pb5-C

Шпиндель

X20Cr13

X17CrNi16-2

CuAl10Fe3Mn2

Уплотнение

NBR, EPDM, FKM

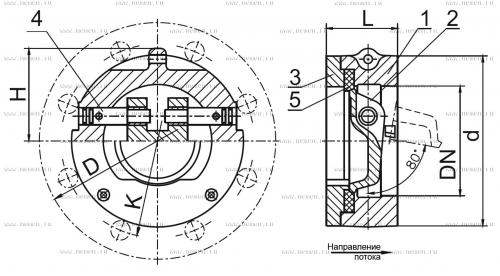

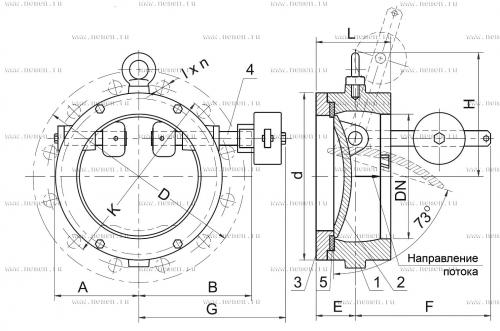

Размеры:

DN

PN

L

A

B

E

H

F

G

D

K

d

I

n

Масса

“1, 2”

“3”

мм

бар

мм

кг

80

10/16

63

-

-

-

-

-

76

200

160

138

19

8

5,5

5,5

100

66

-

-

-

-

-

86

220

180

158

19

8

8,1

7,5

125

75

-

-

-

-

-

101

250

210

188

19

8

10,6

10

150

85

-

-

-

-

-

115

285

240

212

23

8

14

13

200

16

120

137

187

63

202

250

255

340

295

268

23

12

22,3

25

250

10/16

135

159

222

68

231

250

290

405

355

320

23/28

12

33,6

37

300

160

186

245

75

276

300

314

460

410

370

23/28

12

46

53

350

180

226

277

88

306

350

367

520

470

430

23/28

16

57,5

65

400

200

283

309

100

346

400

390

580

525

482

28/31

16

84,7

96

500

240

313

385

130

404

500

475

715

650

610

28/34

20

130

145

600

260

367

454

147

458

600

563

840

770

720

31/37

20

217

242

700

229

390

480

130

500

800

585

910

840

800

31/37

24

350

-

800

241

415

515

140

530

900

630

1025

950

901

34/41

24

480

-
