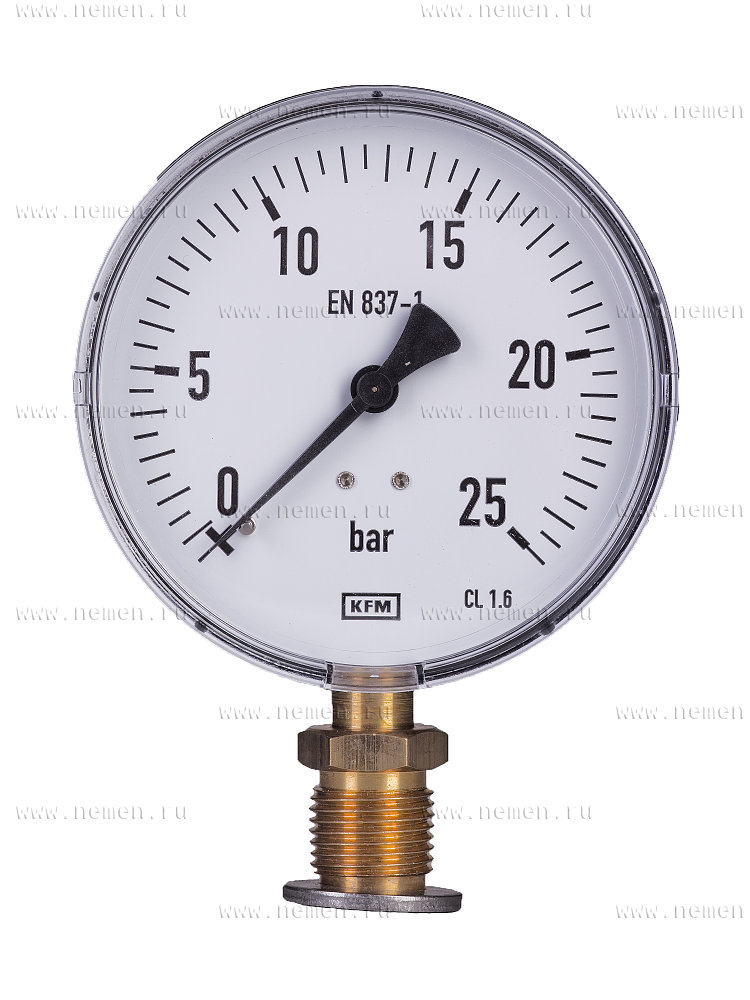

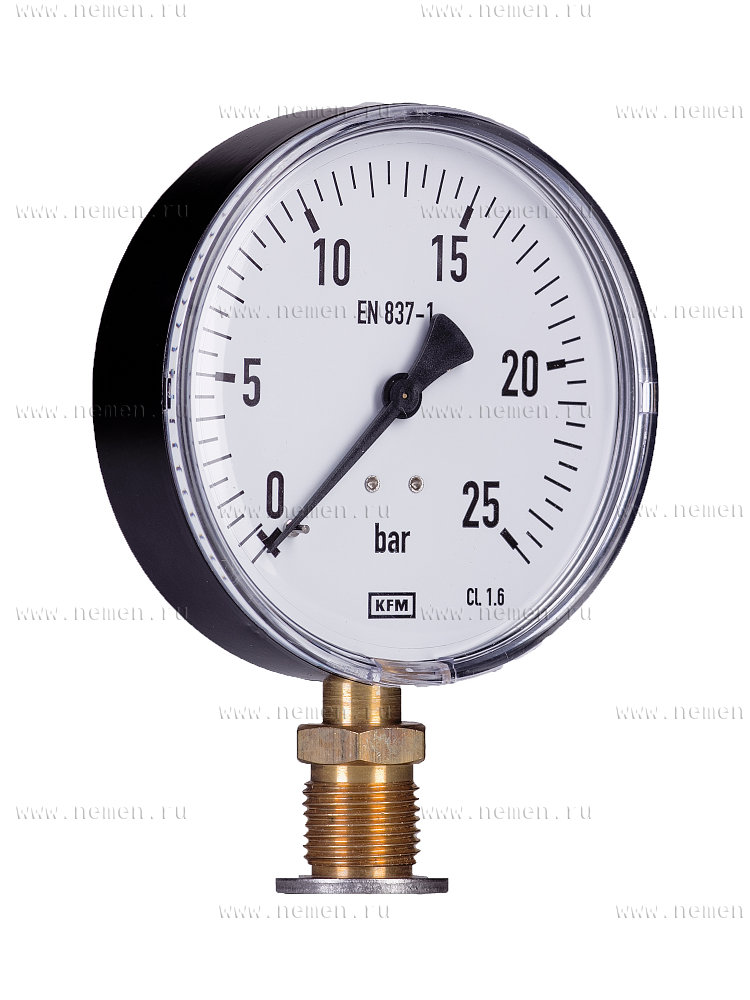

МАНОМЕТР ДЕФОРМАЦИОННЫЙ ТИП МД общего назначения

Версия для печати Заказать



Манометры применяются для измерения давления и разряжения рабочей среды.

Приборы действуют по принципу преобразования упругой деформации одновитковой трубчатой пружины или мембраны с помощью механизма передачи во вращательное движение стрелки, показывающей давление.

Характеристика:

Диаметр, мм

63

100

Диапазон измерений, бар

0 - 6

0 - 10

0 - 16

0 - 25

Класс точности

1,6

Погрешность дополнительная

± 0,3%
(вызвана изменением температуры окр. среды от 20°С)

Предел измерений

3/4 диапазона при постоянном давлении

2/3 диапазона при переменном давлении

Измеряемая среда

жидкости и газы

Температура раб. среды, °С

не более 60

Температура окр. среды, °С

- 25 ... +60

Влажность окр. среды

не более 80%

Вибрация

частота не более 55 Гц и ее амплитуда не более 0,15 мм

Степень защиты корпуса

IP 50

Присоединение

R - нижнее - стандарт

Т- тыльное - под заказ

Резьба штуцера, дюйм

М20х1,5

G 1/4”

G 1/2”



Материалы:

Диаметр, мм

63

100

Корпус (черный)

сталь
пластик

Стекло

пластик

Измерительный элемент

пружина Бурдона латунь < 60 бар

винтовая пружина сталь > 60 бар

латунь < 100 бар

бронза > 100 бар

Механизм

латунь

Стрелка (черная)

алюминий

Шкала (белая)

алюминий

Штуцер

латунь
