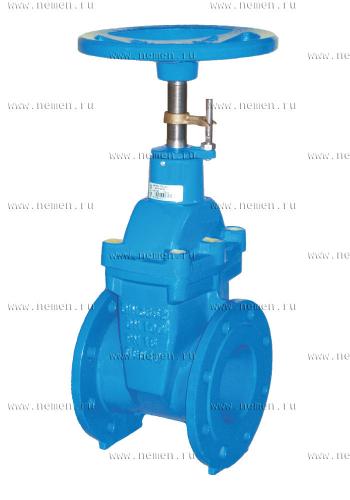

Задвижка клиновая тип 111-UG-134

ЗАДВИЖКА ЧУГУННАЯ С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ ФЛАНЦЕВАЯ ТИП 111-UG-134 С УКАЗАТЕЛЕМ ОТКРЫТИЯ
ЗАДВИЖКА ЧУГУННАЯ С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ ФЛАНЦЕВАЯ ТИП 111-UG-134 С УКАЗАТЕЛЕМ ОТКРЫТИЯ
Характеристика:

Диаметр, DN, мм

40 - 300

Давление, PN, бар

16

10 - под заказ

Температура, °С

до 120

Среда

промышленная (pH 6-8) и питьевая вода, воздух и др. инертные среды

Класс герметичности

"А" по ГОСТ 9544-2015

Тип управления

штурвал - стандартная поставка

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Скорость протекания жидкости не должна превышать 4 м/с, а для воздуха 30 м/с.

Материалы:

Наименование

Материалы

Корпус, крышка

сфероидальный чугун EN-GJS-500-7

Клин

сфероидальный чугун

EN-GJS-500-7 / NBR или EPDM

Шпиндель

нержавеющая сталь Х20Сг13

Прокладка

ЕРDM, NBR

Верхняя втулка

латунь CuZn39Pb2

Отбойник

EPDM, NBR

Грязезащита

EPDM, NBR

Нижняя втулка

латунь CuZn39Pb2

Гайка шпинделя

латунь CuZn39Pb2

Шайба

Tarnamid T-27

Уплотнение штока

EPDM, NBR

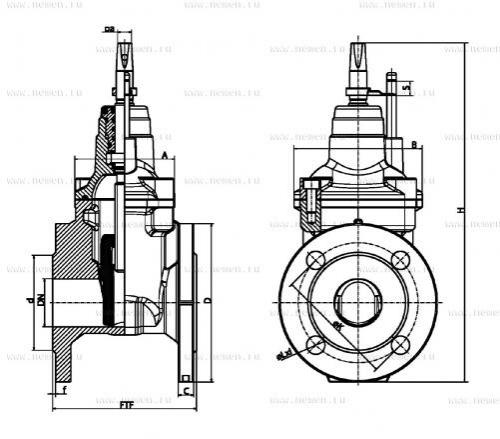

Размеры:

DN

FTF

D

К

d

С

f

L

a

Dk

A

В

H

s

i

Масса

мм

кг

40

140

150

110

84

19,0

3

19

14

200

103

122

290

11

4

9,5

50

150

165

125

99

19,0

3

19

14

200

104

134

320

13

4

12,5

65

170

185

145

116

19,0

3

19

17

250

112

146

370

16

4

15,5

80

180

200

160

132

19,0

3

19

17

250

122

166

390

17

8

18,5

100

190

220

180

156

19,0

3

19

19

315

134

186

450

23

8

23,5

125

200

250

210

184

19,0

3

19

19

315

152

216

510

27

8

31,5

150

210

285

240

211

19,0

3

23

19

315

180

248

575

33

8

39,5

200

230

340

295

266

20,0

3

23

19

315

178

296

582

42

12

51,5

250

250

405

355

319

22,0

3

28

24

400

194

356

778

43

12

81,5

300

270

455

410

370

24,5

4

28

24

400

220

420

878

51

12

119,0

Поставка фланцевых задвижек в специальной комплектации для подземного монтажа осуществляется под заказ.

Фланцы оборудования выполнены согласно EN 1092-2
