ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП 218M, ТИП ZMA40



Тип 218 М - из стали

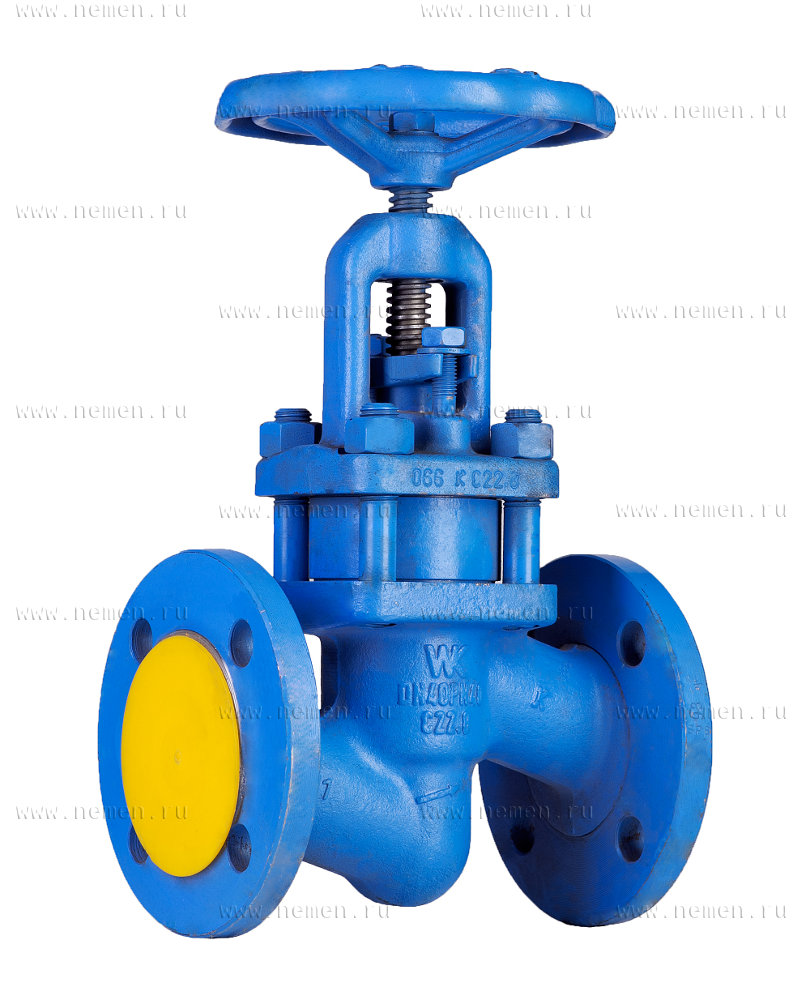

ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП 218M
Увеличить

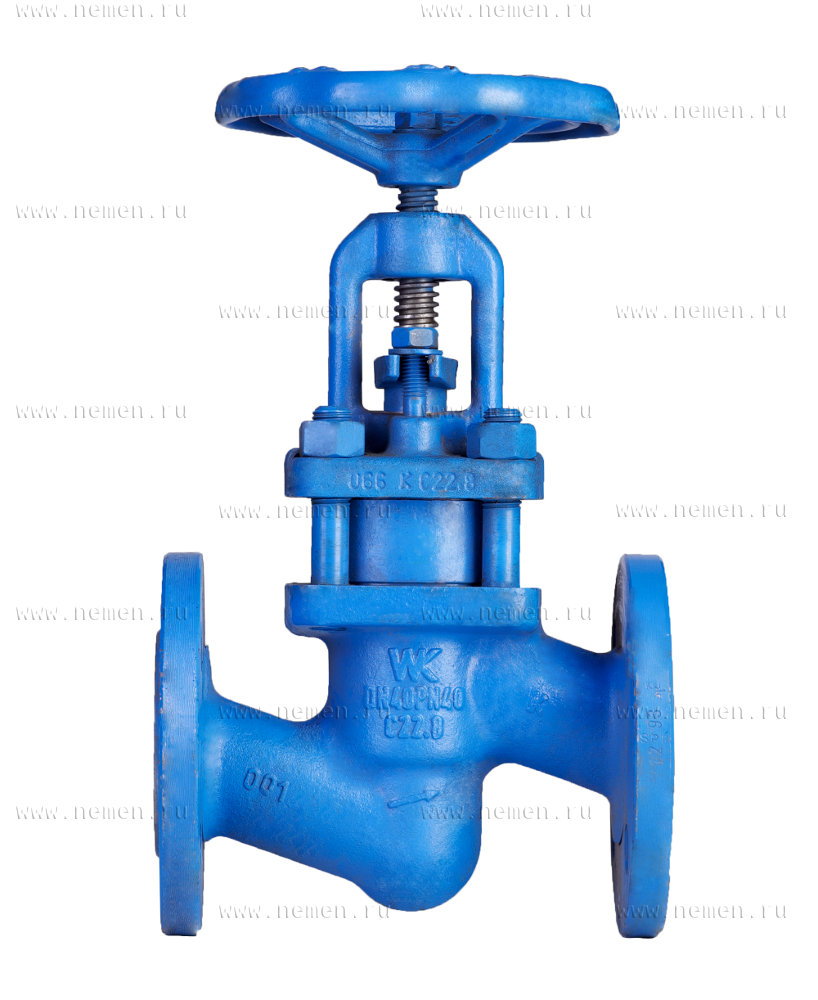

ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП 218M
Увеличить

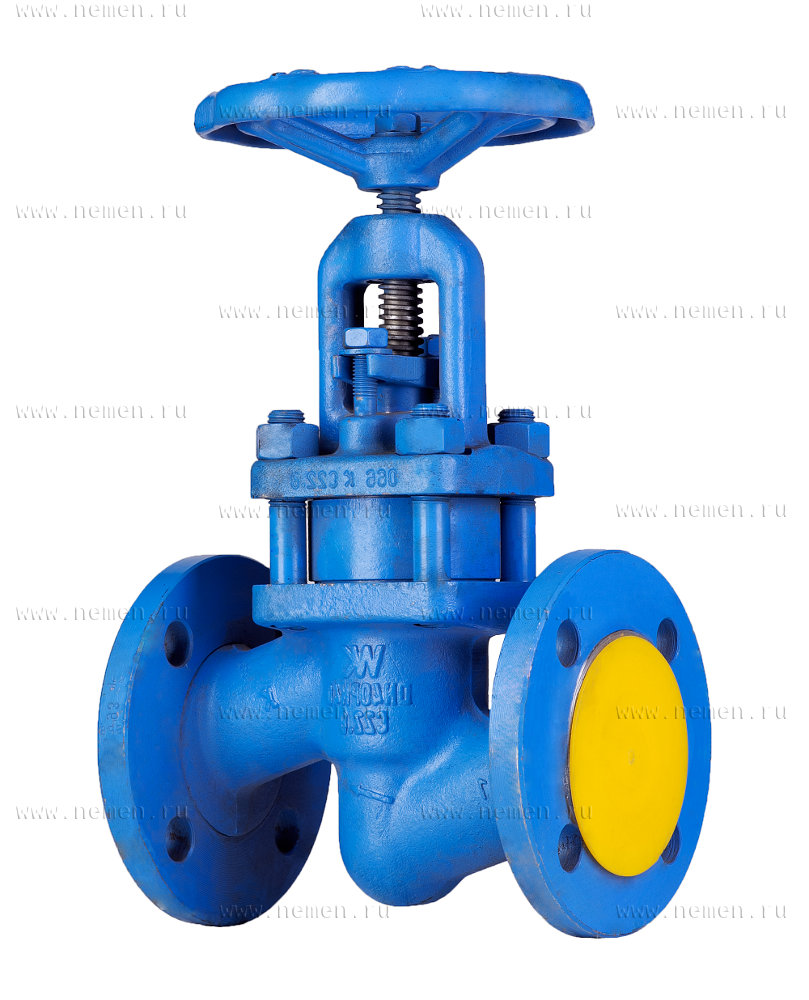

ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП 218M
Увеличить



Тип ZMA40 - из нержавеющей стали

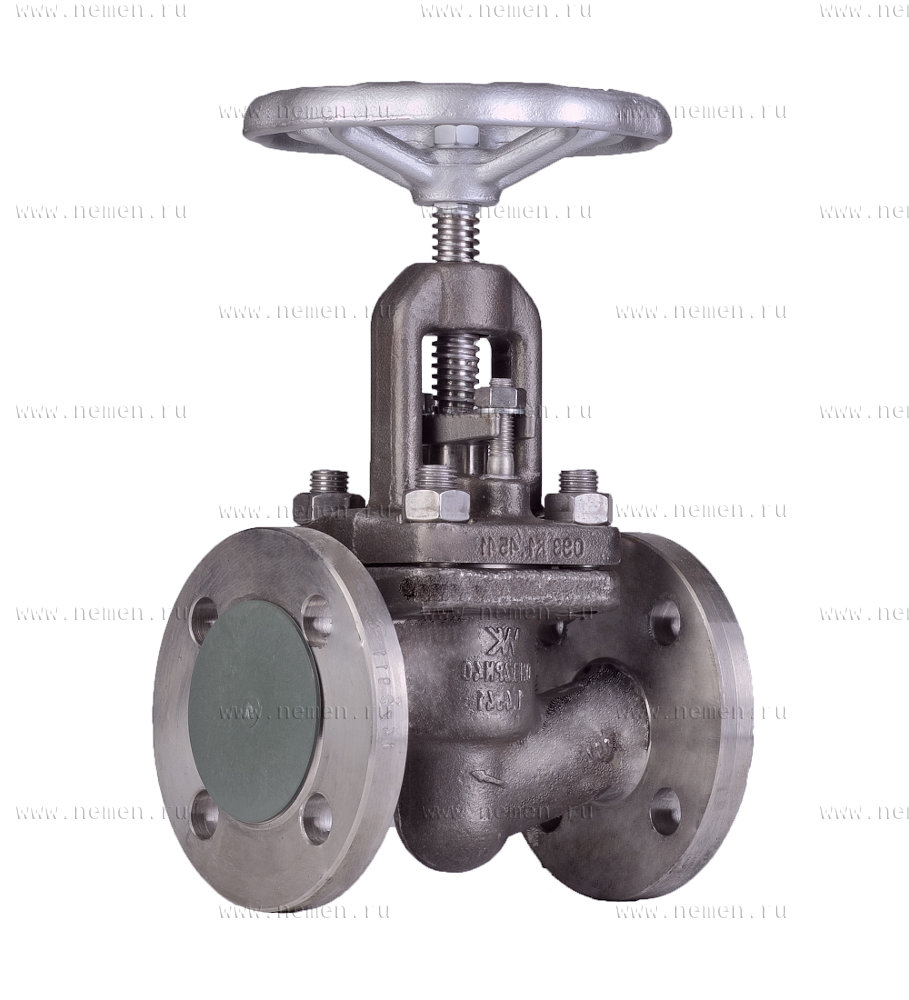

ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП ZMA40
Увеличить
ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП ZMA40
Увеличить
ВЕНТИЛЬ (КЛАПАН) ЗАПОРНЫЙ С СИЛЬФОННЫМ УПЛОТНЕНИЕМ ТИП ZMA40
Увеличить



Характеристика:

Диаметр

15 - 300 мм

Давление

40 бар (возможно изготовление с фланцами на 6; 10; 16; 25 бар)

Температура

до 450°С (для газа и топлива 200°С)

до 250°С – тип ZMA40

Среда

вода, водяной пар, другие жидкие и газообразные среды, в том числе топливо и масла на нефтяной основе



Материалы:

Наименование

218M

ZMA40

Корпус

DN 15 - 50 - сталь C 22.8
DN 65 - 300 - сталь GP240GH

DN 15 - 50 - нержавеющая сталь X6CrNiTi18-10
DN 65 - 300 - нержавеющая сталь G-X5CrNi19-10

Крышка

Седло

нержавеющая сталь SGX15CrNiMn18-8; нержавеющая сталь ХбСгNiТi18-10,

Тарелка

нержавеющая сталь Х30Сг13; нержавеющая сталь ХбСгМТ18-10, нержавеющая сталь Х17CrN16-2

Шток

нержавеющая сталь X17CrN16-2; нержавеющая сталь Х20Сг13; нержавеющая сталь X6CrNiTi18-10

Сильфон

нержавеющая сталь X6CrNiTi18-10

Уплотнение

металлографит; PTFE; NBR

Штурвал

сфероидальный чугун с шаровидным графитом




тип 234

тип 234

Увеличить

тип 235

тип 235

Увеличить

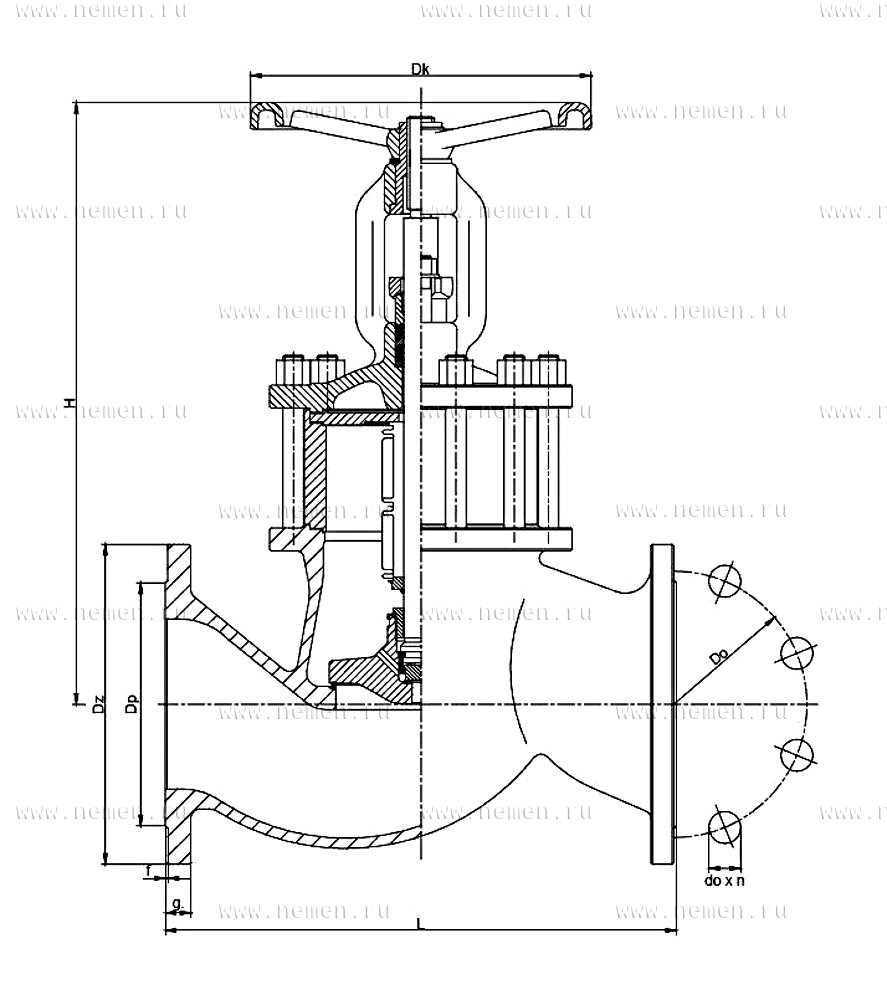

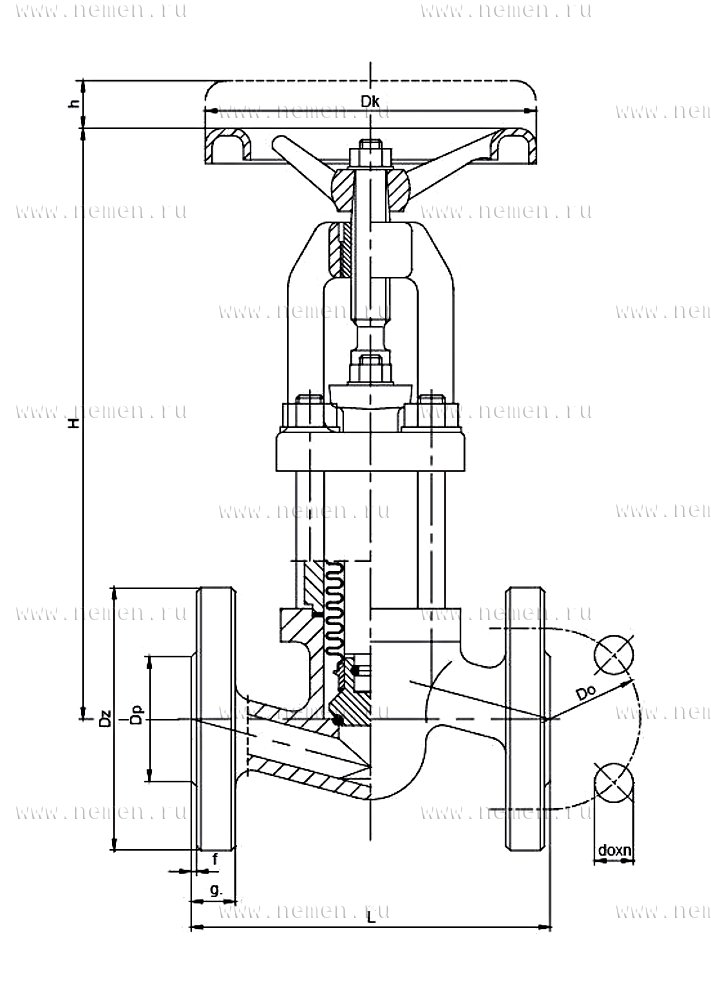

Размеры:

DN

Dz

Dp

Do

do

n

g

L

H

h

Dk

Масса

мм

мм

-

мм

кг

15

95

45

65

14

4

16

130

210

12

120

4,2

20

105

58

75

14

4

18

150

210

12

120

4,9

25

115

68

85

14

4

18

160

210

12

120

5,7

32

140

78

100

18

4

18

180

260

14

160

9,5

40

150

88

110

18

4

18

200

270

14

160

10,2

50

165

102

125

18

4

20

230

280

16

160

13,2

65

185

122

145

18

8

22

290

320

18

200

28,7

80

200

138

160

18

8

24

310

370

18

250

38,2

100

235

162

190

22

8

24

350

405

22

320

58,8

125

270

188

220

26

8

26

400

570

40

280

95

150

300

218

250

26

8

28

480

610

45

320

122

200

375

285

320

30

12

34

600

670

50

400

205

250

450

345

385

33

12

38

730

684

55

400

335

300

515

410

450

33

16

42

850

830

85

600

560
