Регулятор давления «после себя» тип RD102V

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD102V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD102V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD102V
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD102V

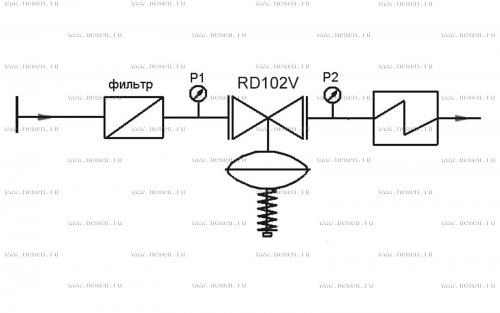

РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD102V Схема подключения регулятора c внутренним входом импульса модификация без импульсной трубки (стандартная поставка)
Схема подключения регулятора c внутренним входом импульса модификация без импульсной трубки (стандартная поставка)
РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ» ТИП RD102V Схема подключения регулятора c внешней импульсной трубкой (поставка под заказ)
Схема подключения регулятора c внешней импульсной трубкой (поставка под заказ)
Характеристика:

Тип регулятора

нормально-открытый, односедельный

Диаметр, DN, мм

1/2" - 2" (15 - 50)

Давление, PN, бар

16

Максимальная рабочая температура, °С

140

Среда

вода, воздух, гликоли и другие среды, нейтральные к материалам клапана

Тип затвора

разгруженный

Характеристика регулирования

линейная

Значение Kvs, м3/час

2,0 - 20

Отбор импульса

внутренний / внешний*

Класс герметичности

III класс

Присоединение

резьбовое

Тип привода

мембранный

* - по запросу

Материалы:

Корпус

Бронза CuSn5Zn5Pb5-C

Затвор

Латунь CuZn40Mn2

Уплотнение седла

EPDM

Мембрана

EPDM

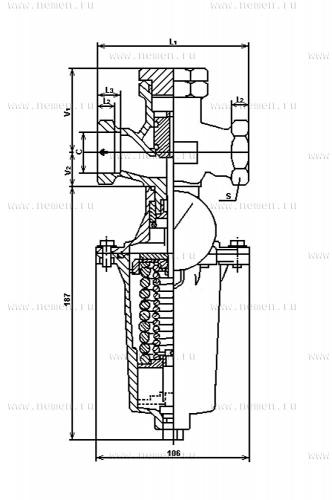

Размеры:

DN

Размеры, мм

Kvs, м3

Масса, кг

С

L1

L2

L3

V1

V2

S

15

G ½

85

9

12

50

25

27

2,0

3,1

20

G ¾

95

11

14

55

25

32

3,2

3,2

25

G 1

105

12

16

62

25

41

5,0

3,4

32

G 1 ¼

120

14

18

75

35

50

8,0

4,0

40

G 1 ½

130

16

20

79

35

58

12,5

4,5

50

G 2

150

18

22

89

42

70

20,0

5,5

Диапазон настройки:

Диапазон настройки, бар

0,25 – 1,0

0,8 – 3,0

2,0 – 6,5

3,0 – 10,0

Регулятор давления рекомендуется монтировать на горизонтальном участке трубопровода (при температуре среды T≥100°C - приводом вниз), с соблюдением прямых участков не менее 5DN до и после регулятора. Монтаж на вертикальном участке трубопровода допускается по согласованию с поставщиком.

Комплектация при внешнем отборе импульса:
  1. Импульсная трубка со штуцерами
