Регулятор температуры прямого действия предназначен для поддержания постоянной величины температуры среды и состоит из регулирующего клапана и термостатического элемента.
|
Регулирующий клапан разгруженный

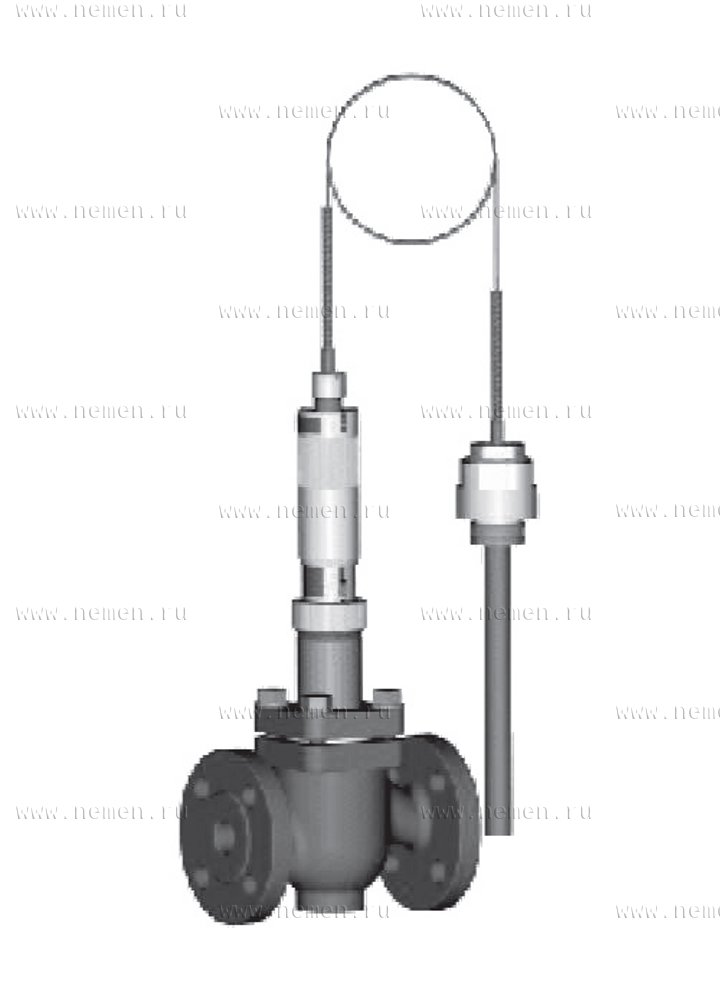

тип Z/RTP - фланцевый

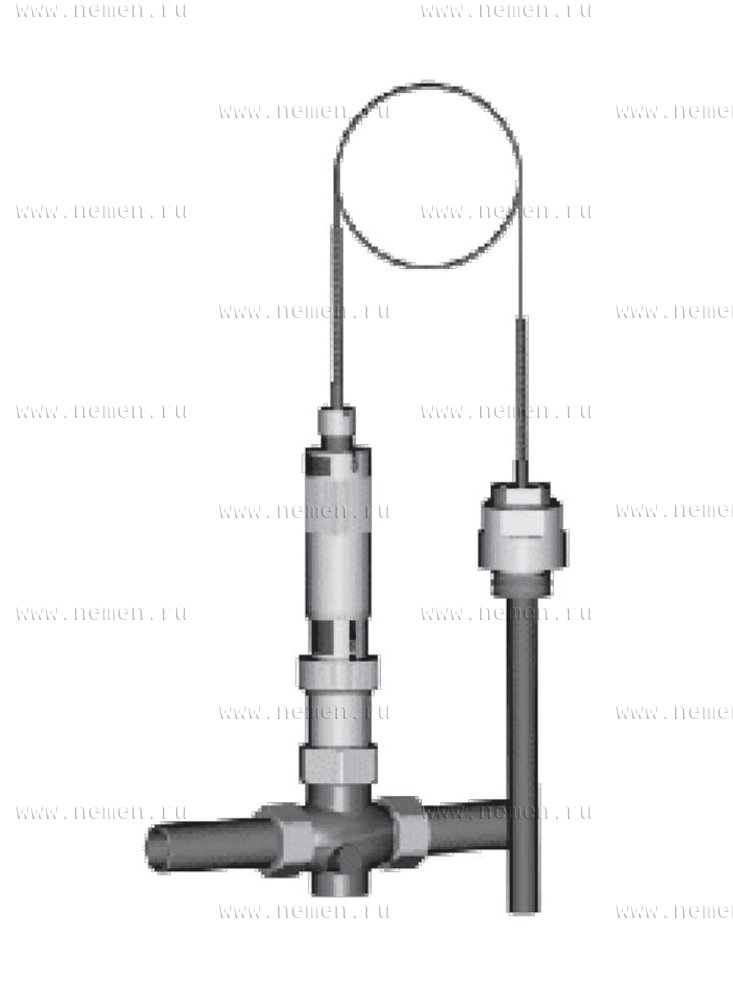

тип Z/TM - сварка / нар. резьба
Характеристика:
|
Тип
|
Z/RTP
|
Z/TM
|
|
Диаметр
|
15 - 50 мм
|
15 - 25 мм
|
|
Давление среды
|
25 бар
|
16 бар
|
|
Максимальный перепад давления на клапане
|
12 бар
|
|
Максимальная температура среды
|
180°С – вода, водяной пар
|
150°С - вода
|
|
80°С - воздух и др. инертные газы
|
|
Среда
|
холодная и горячая вода, водяной пар, воздух и др. негорючие газы
|
Материалы:
|
Наименование
|
Материалы
|
|
Z/RTP
|
Z/TM
|
|
Корпус клапана
|
сфероидальный чугун
|
латунь
|
|
|
|

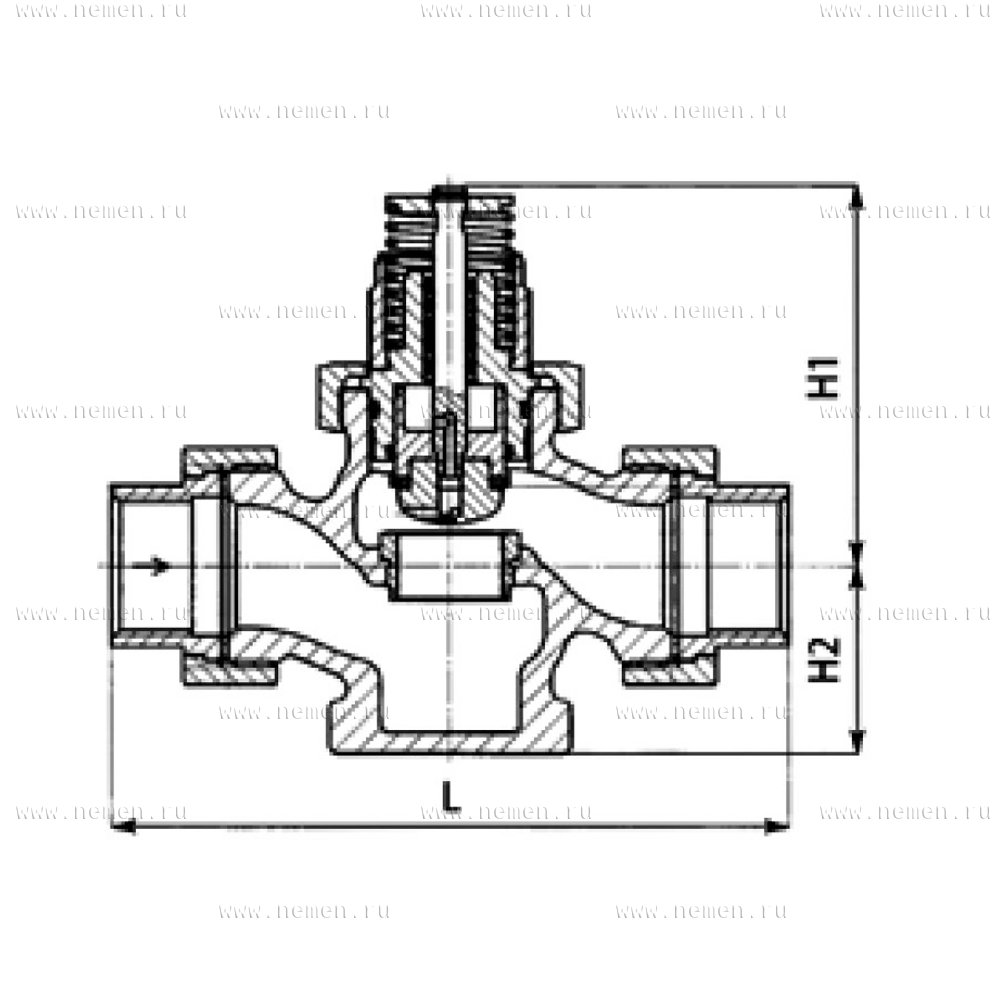

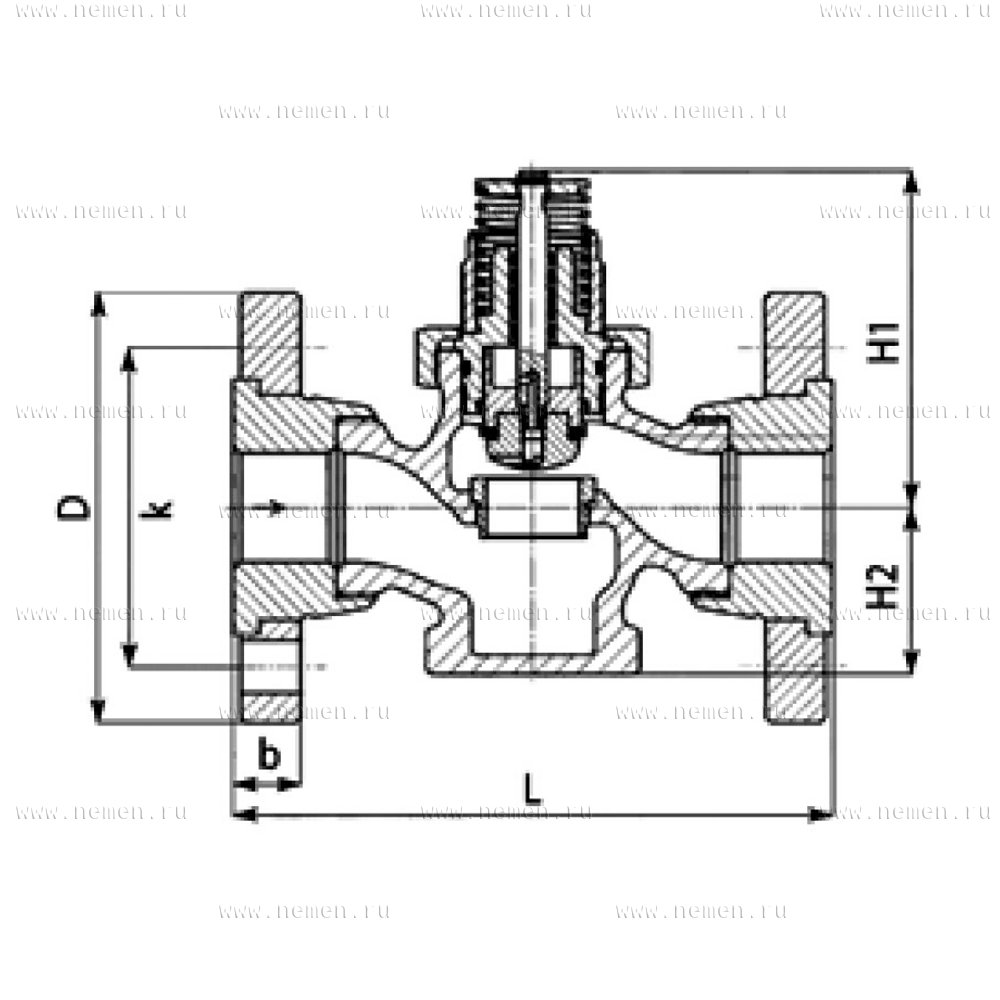

Размеры:
|
DN
|
Тип
|
H1
|
H2
|
H3
|
H4
|
L1
|
L2
|
Kvs
|
|
мм
|
|
мм
|
м3/ч
|
|
15
|
Z/RTP
|
47,5
|
...
|
130
|
...
|
130
|
...
|
3,2
|
|
20
|
52,5
|
...
|
138
|
...
|
150
|
...
|
5,0
|
|
25
|
57,5
|
...
|
141
|
...
|
160
|
...
|
8,0
|
|
32
|
70
|
...
|
150
|
...
|
180
|
...
|
12,0
|
|
40
|
75
|
...
|
151
|
...
|
200
|
...
|
17,0
|
|
50
|
82,5
|
...
|
173
|
...
|
230
|
...
|
24,0
|
|
15
|
Z/TM
|
...
|
28
|
...
|
85
|
...
|
75
|
3,2
|
|
20
|
...
|
31
|
...
|
90
|
...
|
80
|
4,5
|
|
25
|
...
|
33
|
...
|
100
|
...
|
85
|
6,3
|
