Термостатические клапаны ГЕРЦ-ТS-90, с фиксированным Kv (без преднастройки)
Модель
Размер
Kvs
м3/ч
Код
Кол. шт./уп
ГЕРЦ-TS-90, проходной, никелированный
1/2
0,6
1 7723 91
20
3/4
0,7
1 7723 92
20
1
0,9
1 7723 93
10
ГЕРЦ-TS-90, угловой, никелированный
1/2
0,6
1 7724 91
20
3/4
0,7
1 7724 92
20
1
0,9
1 7724 93
10
Модель
Размер
Kvs
м3/ч
Код
Кол. шт./уп
ГЕРЦ-TS-90, угловой специальный, никелированный
1/2
0,6
1 7728 91
20
3/4
0,7
1 7728 97
20
Термостатические клапаны ГЕРЦ-ТS-90-V с регулируемым Kv (со скрытой преднастройкой)
Предварительная настройка заключается в создании дополнительного гидравлического сопротивления с помощью плавно регулируемого извне дроссельного элемента -кольца, охватывающего золотник клапана. Дроссельный шпиндель не препятствует движению шпинделя клапана. Установленная ступень преднастройки недоступна для окружающих.
Преднастройка осуществляется с помощью установочного ключа (1 6809 67), который надевается на зубчатый венец буксы.
ГЕРЦ-TS-90-V, проходной, никелированный
1/2
0,03...0,55
1 7723 67
20
3/4
0,03...0,65
1 7723 69
20
ГЕРЦ-TS-90-V, угловой, никелированный
1/2
0,03...0,55
1 7724 67
20
3/4
0,03...0,65
1 7724 69
20
ГЕРЦ-TS-90-V, угловой специальный, никелированный
1/2
0,03...0,55
1 7728 67
20
Ключ предварительной настройки
для ГЕРЦ-TS-90-V со скрытой плавной регулировкой.
1 6809 67
1
Термостатические клапаны ГЕРЦ-TS-Е высокой пропускной способности (для любых однотрубных систем, а также для систем с большими расходами)
ГЕРЦ-TS-Е, проходной, никелированный
1/2
1,5/5,1
1 7723 11
20
3/4
1,5/5,1
1 7723 02
20
1
1,5/5,1
1 7723 03
10
ГЕРЦ-TS-Е, угловой, никелированный
1/2
1,5/5,1
1 7724 11
20
3/4
1,5/5,1
1 7724 02
20
1
1,5/5,1
1 7724 03
10
Термостатические элементы ГЕРЦ- “СТАНДАРТ”/ "ДИЗАЙН"
Модель
Код
Кол. шт./уп.
Головка термостатическая
со встроенным жидкостным датчиком.
Позиция морозозащиты “*” 6°С.
Ограничение и блокировка диапазона
регулирования 6...28°С с помощью
ограничительных штифтов 1 9551 00.
1 7260 06
20
Модель
Код Кол. шт./уп.
Головка термостатическая
с жидкостным датчиком, позицией
морозозащиты “*” 6°С.
Ограничение и блокировка диапазона
регулирования 6...28°С. с помощью
ограничительных штифтов 1 9551 00.
1 9260 06
20
ГЕРЦ - ДИЗАЙН "МИНИ" / "D" М 30 x15 (для клиентов Danfoss RTD)
Головка термостатическая уменьшенного размера
с жидкостным датчиком, с позицией морозозащиты “*” 6°С. Ограничение и блокировка диапазона регулирования 6...28°С с помощью ограничительных штифтов 1 9551 00.
1 9200 60
20
Термостатическая головка “D” М 30 х 1,5
с жидкостным датчиком, позицией морозозащиты “*” 6°С. Ограничение и блокировка диапазона регулирования 6...28°С с помощью ограничительных штифтов 1 9551 00.
1 9260 89
20

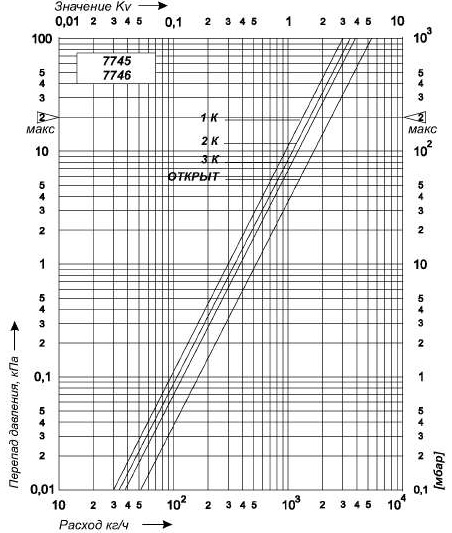

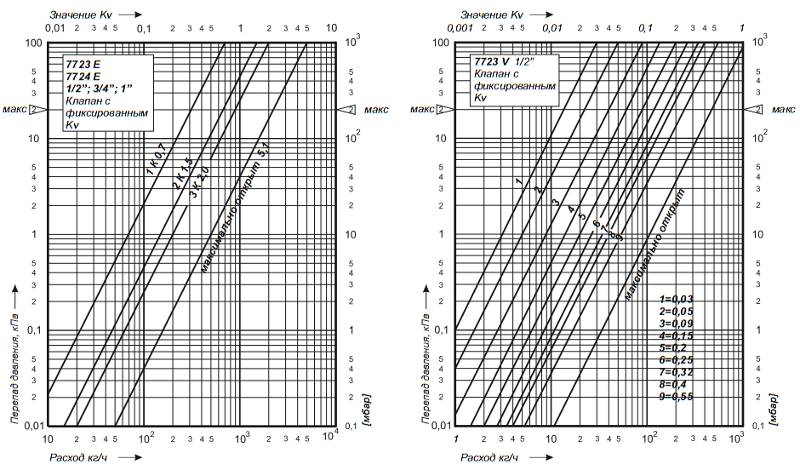

Гидравлические характеристики

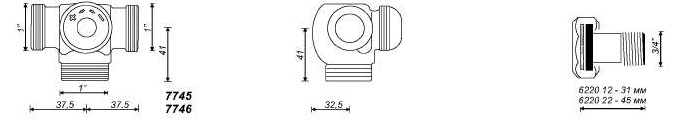

Трёхходовые термостатические клапаны CALIS-TS-E в исполнении 3D с повышенной пропускной способностью
