Напряжение питания
24 В ± 20%, 50-60 Гц
Потребляемая мощность
5,0 Вт
Номинальная толкающая сила
800 Н
Ход штока
8 мм
Время открытия-закрытия
30/60/120 с
Управление
2/3 позиционное
Управляющий сигнал
0-10 В, R>100 кОм; 4-20 mA, R=50 Ом
Сигнал обратной связи
0-10 В, R>2,5 кОм
Максимальная температура среды
100°C
Защита / класс защиты
IP54 по EN60529 / II по IEC60730
Внешняя влажность воздуха
<95% без конденсации
Допустимая внешняя температура
-10 - 55°С
Масса
2,1 кг
Кодирующие переключатели
S1
S2
S3
S4
120 с
выкл.
вкл.
---
60 с
30 с
Линейная характеристика
вкл. (выкл.)
Эквивалентнопроцениная характеристика
Квадратичная характеристика
Заводские установки

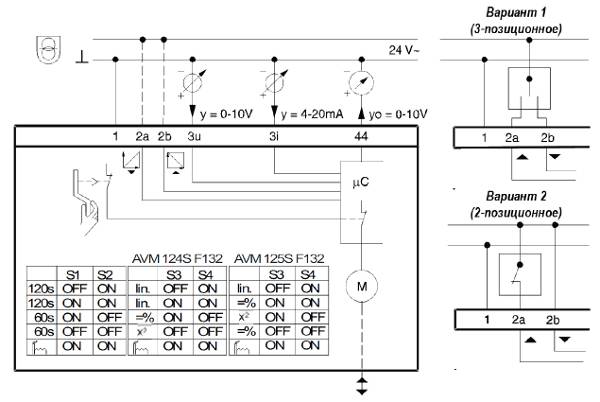

Электросхема:
