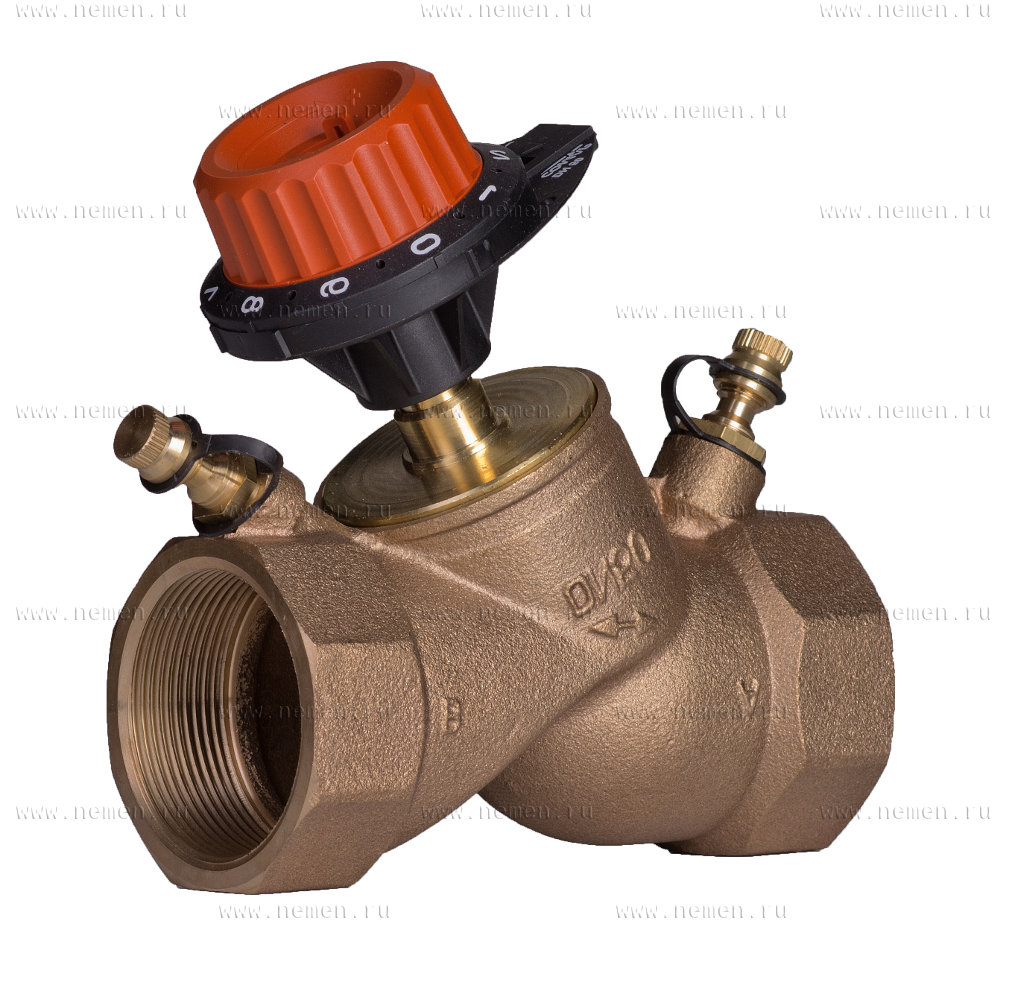

КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ тип 750 и 751(В)
Каталог
КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ тип 750 и 751(В)
Назначение и область применения
Балансировочные клапаны предназначены для гидравлической увязки контуров и веток систем отопления, холодоснабжения, кондиционирования и ГВС, т.е. обеспечения расчетных величин расходов теплоносителя в них.
Кроме того, переменное гидравлическое сопротивление балансировочных клапанов позволяет скорректировать изменения и ошибки, допущенные при проектировании, монтаже, эксплуатации.
Функции
- Точное регулирование перепада давлений.
- Точное измерение перепада давлений, расхода и температуры теплоносителя при применении измерительного компьютера.
- Полное перекрытие.
- Фиксация позиций настройки.
- Дренирование и заполнение систем.
Рекомендации
Размер балансировочного клапана выбирается по расходу и перепаду давления на нем, но в большинстве случаев размер клапана совпадает с диаметром трубопровода. Балансировочные клапаны устанавливаются на подающий и обратный трубопроводы.
Балансировочные клапаны допускается монтировать в любом положении. Следует обеспечить доступность маховика, ниппелей для измерений и сливного крана.
Рекомендуемое направление потока - от А к В ("под седло”).
Для уменьшения погрешности измерения расхода следует предусмотреть прямые участки на трубопроводе до клапана 15 х D, где D - внутренний диаметр трубопровода. Если клапан устанавливается непосредственно до или после насоса, прямые участки следует увеличить до 100 х D.
Балансировочные вентили допускается монтировать в любом положении. Следует обеспечить доступность маховика, ниппелей для измерений и сливного крана.
Рекомендуемое направление потока - от А к В ("под седло”).
Для уменьшения погрешности измерения расхода следует предусмотреть прямые участки на трубопроводе до вентиля 15 х D, где D - внутренний диаметр трубопровода. Если вентиль устанавливается непосредственно до или после насоса, прямые участки следует увеличить до 100 х D.
Пример выбора позиции настройки балансировочных клапанов
Исходные данные
Расход воды - 3,5 м3/час.
Требуемый перепад давления на вентиле - 5 кПа.

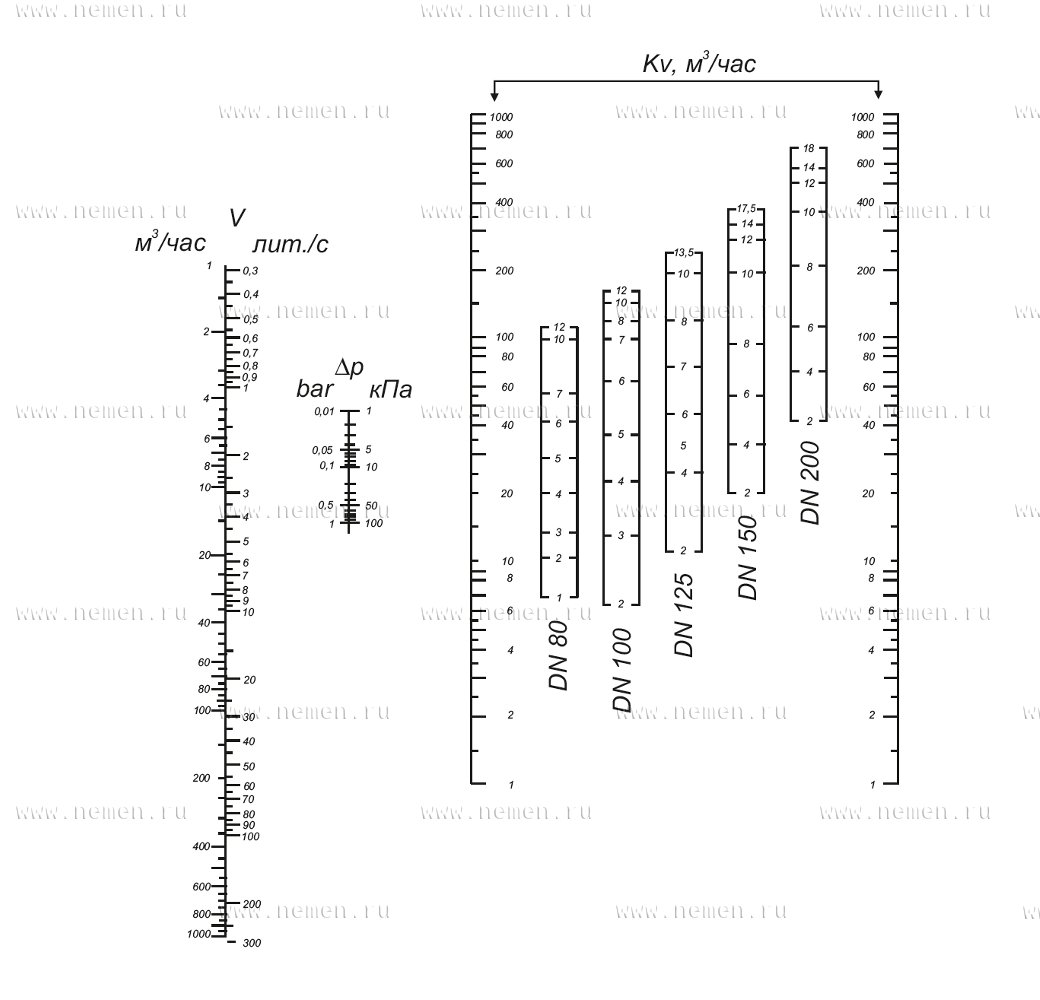

Для определения позиции настройки, соединяем точки расхода 3,5 м3/час с точкой перепада 5 Кпа. Затем, продлив линию, соединяющую данные точки, на шкале находим Kv - 16,8 м3/час. Далее проводим горизонтальную линию до вертикальных линий шкал настроек клапанов различных диаметров.
Двухтрубная система отопления состоит из 4-х одинаковых стояков. Расход воды через каждый стояк -400 л/час. Диаметр стояков - 1/2”.
Сопротивление контура складывается из сумм сопротивлений стояка, балансировочного клапана и подводящих трубопроводов магистрали.
Сопротивления контуров (без учета сопротивлений балансировочных клапанов):
А1 - 0,40 бар;
А2 - 0,45 бар;
А3 - 0,50 бар;
А4 - 0,55 бар.
Для выравнивания сопротивлений контуров А1...А4, на каждом стояке должен быть установлен балансировочный клапан. Требуется определить позиции настройки каждого клапана.

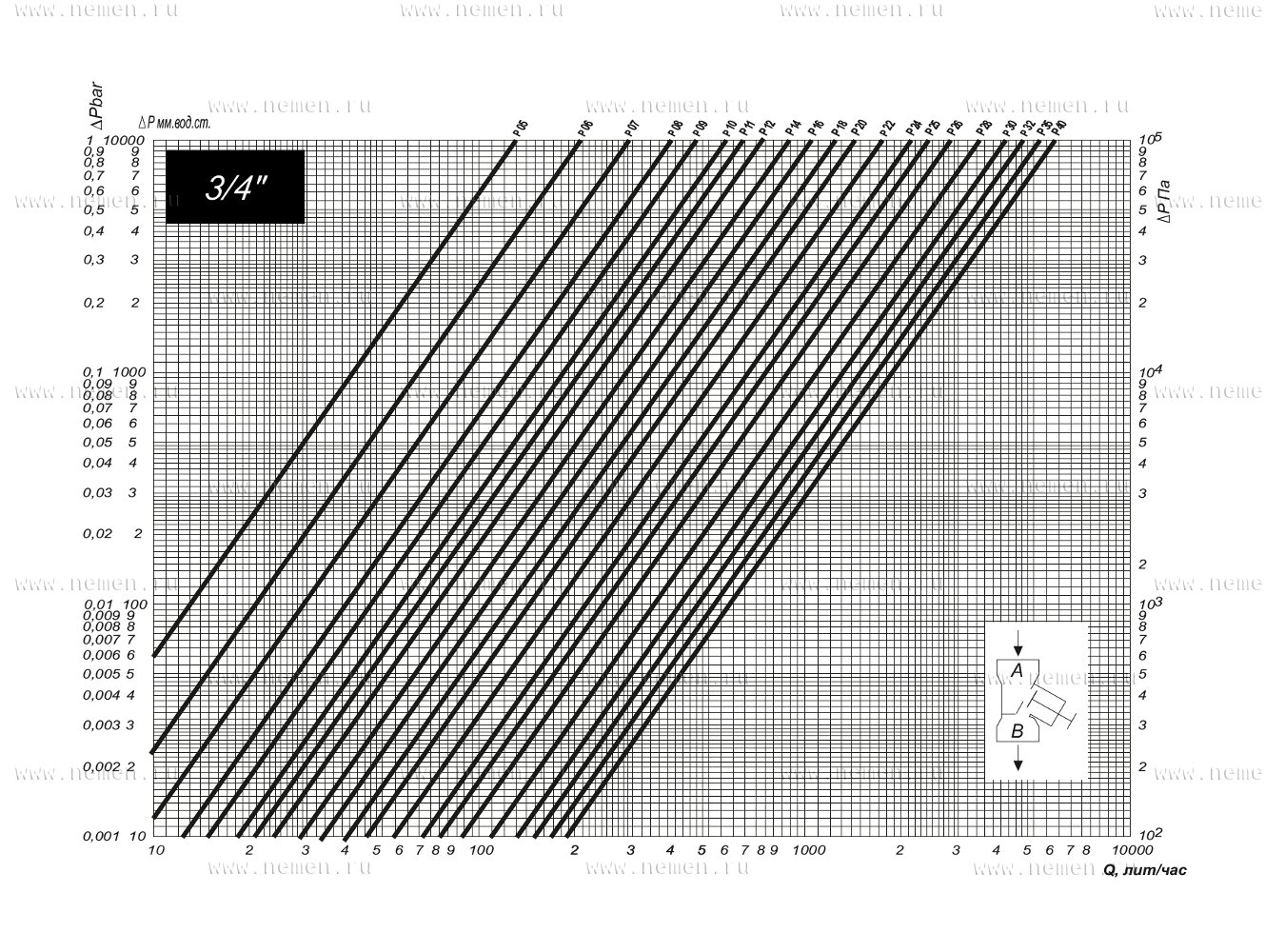

Диаграмма. Гидравлические характеристики балансировочных клапанов арт. 751404
Контур А4 имеет наибольшее сопротивление. Сопротивление балансировочного клапана данного контура обычно принимается равным 0,03 бар. По диаграмме определяем его позицию настройки при расходе 400 л/час - 25. Суммарное сопротивление контура А4, бар:
0,55 + 0,03 = 0,58.
Сопротивление балансировочного клапана контура А3, бар:
0,58 - 0,50 = 0,08.
Позиция настройки - 21.
Сопротивление балансировочного клапана контура А2, бар:
0,58 - 0,45 = 0,13.
Позиция настройки - 19.
Сопротивление балансировочного клапана контура А1, бар:
0,58 - 0,40 = 0,18.
Позиция настройки - 18.
На общей магистрали системы отопления, с целью упрощения наладки всей системы, согласования сопротивлений магистралей между собой и с характеристиками насоса, следует установить балансировочный клапан.
Гидравлические характеристики муфтовых балансировочных клапанов
Kv, м3/час; направление среды А →В
Позиция / DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
5
0,1
0,13
0,17
0,2
0,23
0,55
6
0,16
0,21
0,3
0,4
0,35
1,11
7
0,22
0,29
0,44
0,65
0,68
1,72
8
0,28
0,39
0,59
0,88
1,04
2,37
9
0,36
0,46
0,73
1,13
1,42
2,9
10
0,41
0,57
0,91
1,33
1,78
3,5
11
0,48
0,64
1,04
1,55
2,17
4,08
12
0,54
0,73
1,19
1,8
2,5
4,66
13
0,6
0,82
1,33
2,07
2,83
5,24
14
0,67
0,9
1,5
2,29
3,2
5,79
15
0,73
0,97
1,64
2,53
3,56
6,32
16
0,8
1,05
1,78
2,82
3,99
7
17
0,87
1,13
1,95
3,14
4,4
7,8
18
0,95
1,24
2,11
3,37
4,9
8,6
19
1,08
1,32
2,28
3,71
5,48
9,46
20
1,21
1,43
2,49
4,05
6,1
10,37
21
1,35
1,58
2,76
4,42
6,75
11,32
22
1,54
1,73
3,04
4,74
7,45
12,43
23
1,75
1,92
3,36
5,07
8,25
13,71
24
1,99
2,16
3,69
5,52
9,08
15,1
25
2,28
2,43
4,05
6,03
10,04
16,54
26
2,61
2,83
4,45
6,63
10,96
18,15
27
2,91
3,17
4,84
7,29
11,87
19,13
28
3,18
3,49
5,38
7,99
12,79
21,44
29
3,42
3,89
5,92
8,67
13,47
23,4
30
3,63
4,18
6,36
9,61
14,48
25,52
31
3,79
4,4
6,77
10,39
15,45
27,29
32
3,9
4,65
7,04
10,94
16,32
28,57
33
4,02
4,88
7,26
11,51
17,12
29,87
34
4,15
5,09
7,54
11,89
17,84
30,64
35
4,28
5,26
7,68
12,33
18,45
31,53
36
4,35
5,44
7,87
12,97
19,13
32,19
37
4 37
5,58
8,02
13,44
19,76
33,3
38
4,41
5,7
8,22
13,99
20,2
34,22
39
4 45
5,83
8,38
14,40
20,66
34,83
40
4,47
5,9
8,52
14,88
21,09
35,48
ζ направление среды А → B
Позиция / DN
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
5
10279
20517
29707
61995
87450
41363
6
4015
8124
9539
15884
39768
9991
7
2123
4060
4435
6205
104479
4198
8
1311
2303
2509
3372
4453
2202
9
793
1607
1624
2055
2375
1472
10
611
1051
1028
1464
1511
1012
11
446
836
798
1086
1017
743
12
356
634
607
802
766
570
13
286
509
485
606
598
451
14
229
426
381
497
468
370
15
191
363
318
406
378
309
16
161
310
270
328
301
252
17
137
266
227
264
247
204
18
114
223
194
229
199
167
19
89
195
166
190
159
138
20
70
168
138
159
129
115
21
56
137
113
133
105
97
22
43
114
93
116
86
80
23
34
93
76
102
70
66
24
26
73
63
86
58
54
25
20
58
52
72
48
45
26
15
43
43
59
40
38
27
12
34
37
49
34
34
28
10
28
30
41
29
27
29
9
23
24
35
26
23
30
8
20
21
28
23
19
31
7
18
19
24
20
17
32
7
16
17
22
18
15
33
6
14
16
20
16
14
34
6
13
15
18
15
13
35
6
12
15
17
14
13
36
5
12
14
15
13
12
37
5
11
13
14
12
11
38
5
11
13
13
12
11
39
5
10
12
13
11
10
40
5
10
12
12
11
10
Гидравлические характеристики фланцевых балансировочных клапанов Зависимость Kv, м3\час от позиции настройки клапана
