КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С НЕВЫДВИЖНЫМ ШТОКОМ ТИП 447



Расшифровка типового обозначения



Характеристика:

Диаметр

65 - 300 мм

Давление

С - 16 бар

Температура

120°С

Среда

вода, водяной пар, воздух и др. инерт. среды

Герметичность закрытия

пропуск 0% kvs

Допустимый перепад давления Δр на клапане

65 - 150 мм

16 бар

200 мм

10 бар

250 мм

6 бар

300 мм

4 бара



Материалы:

Наименование

Материалы

Тип

447А

Корпус

чугун EN-GJL-250

Крышка

чугун EN-GJL-250

Контрольное кольцо

Graphit - CrNiSt

Прокладка седла

EPDM

Шток

латунь CuZn36Pb2As

Огранич. открытия

латунь CuZn36Pb2As

Пробка винтовая

латунь CuZn37; CuZn36Pb2As

Шайба

латунь CuZn36Pb2As

Винт

латунь CuZn37

Маховик

полиамид PA6.6

Пробка

сталь C35E

Уплотнение

EPDM

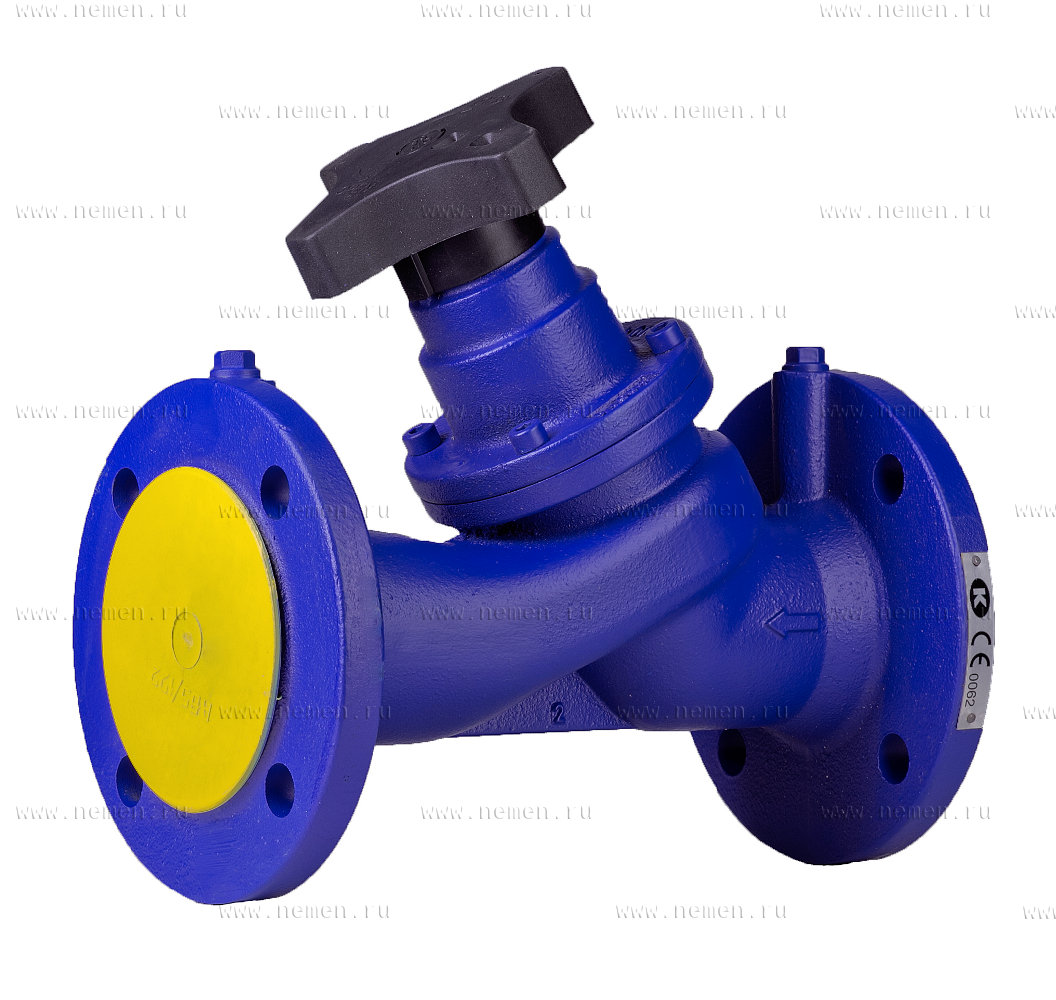

КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С НЕВЫДВИЖНЫМ ШТОКОМ ТИП 447
Увеличить





КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С НЕВЫДВИЖНЫМ ШТОКОМ ТИП 447
Увеличить





КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С НЕВЫДВИЖНЫМ ШТОКОМ ТИП 447
Увеличить





КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С НЕВЫДВИЖНЫМ ШТОКОМ ТИП 447
Увеличить



Размеры:

DN

А

D

К

b

с

d

Dk

н

L

п

Kvs

Масса

мм

мм

-

м3/ч

кг

65

290

185

145

3

20

118

130

205

19

4

85,2

12,9

80

310

200

160

3

22

132

130

220

19

8

113,4

17,8

100

350

220

180

3

24

156

130

240

19

8

184,7

22,7

125

400

250

210

3

26

184

130

260

19

8

285,1

34,0

150

480

285

240

3

26

211

130

285

23

8

390,2

48,5

200

600

340

295

3

30

266

310

480

23

12

710,0

114,5

250

730

405

355

3

32

319

310

525

28

12

1187,5

159,0

300

850

460

410

4

32

370

310

535

28

12

1504,1

210,5

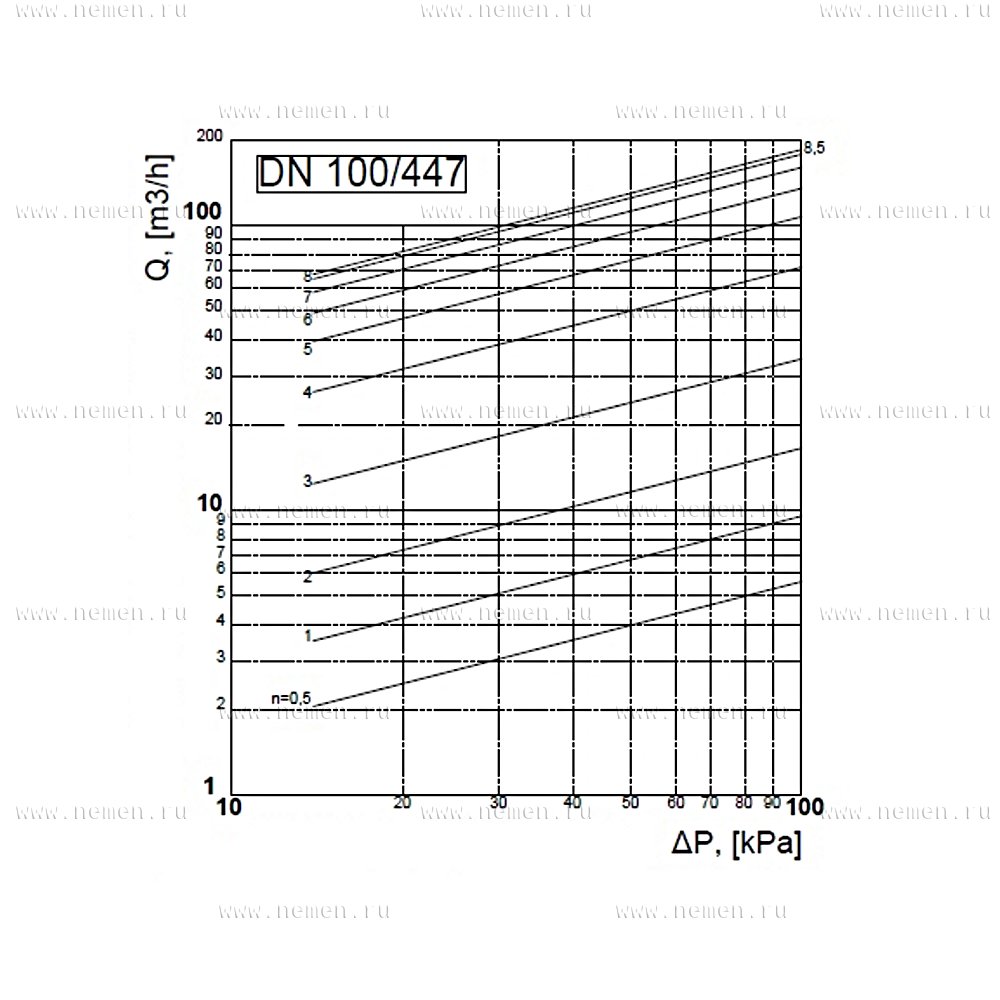

Гидравлические характеристики
Dn 10-50
Увеличить
Dn 65-125
Увеличить
График температура - давление:
Увеличить


Dn 10-50
Увеличить
Dn 65-125
Увеличить
График температура - давление:
Увеличить

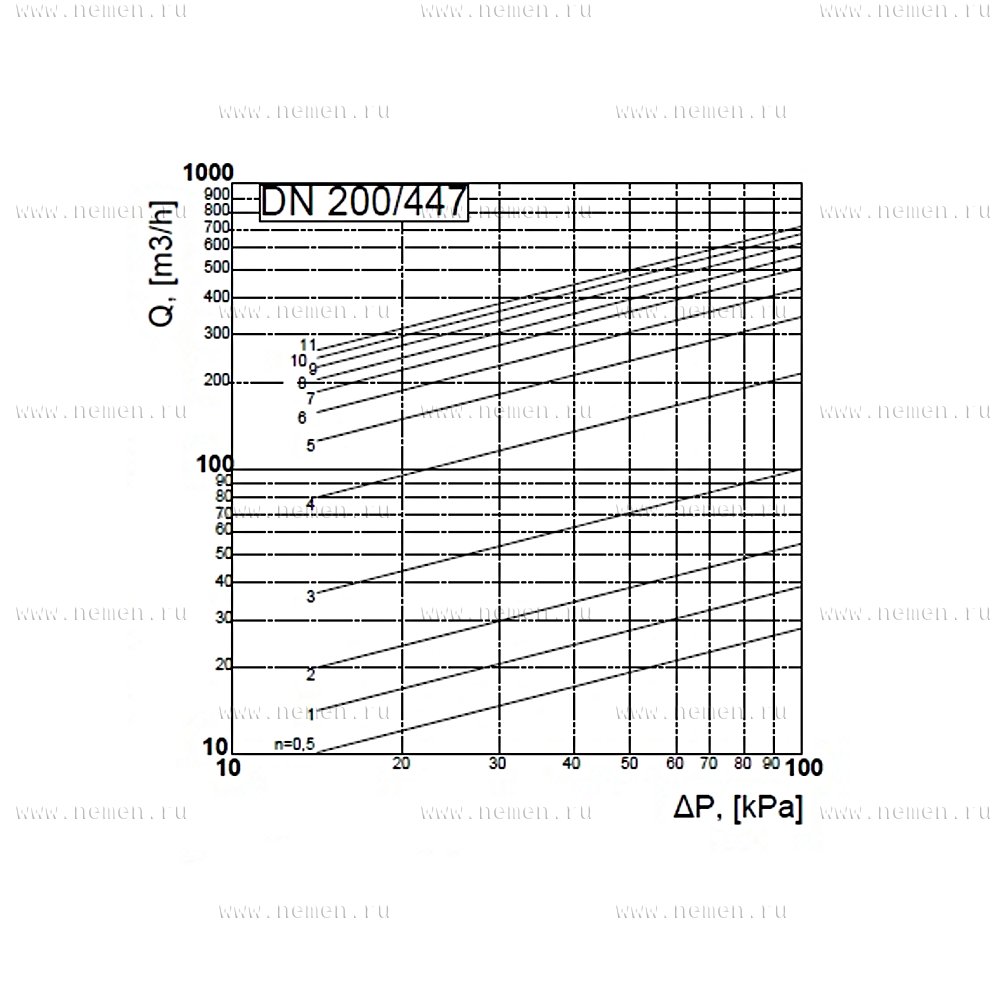

Гидравлические характеристики
Увеличить

Гидравлические характеристики
Увеличить
