КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С ВЫДВИЖНЫМ ШТОКОМ ТИП 443



Расшифровка типового обозначения



Характеристика:

Диаметр

40, 50 мм

Давление

С - 16 бар

Температура

300°С

Среда

вода, водяной пар, воздух и др. инертные среды

Герметичность закрытия

пропуск ≤ 0,05% kvs







Материалы:

Наименование

Материалы

Тип

443А

Корпус

чугун EN-GJL-250

Крышка

чугун EN-GJL-250

Сальник

чугун EN-GJL-250

Шпиндель

нержавеющая сталь Х20Сг13

Клапан

DN 40 - 50 нержавеющая сталь Х20Сг13

Гайка клапана

нержавеющая сталь X20Cr13

Кольцо корпуса

нержавеющая сталь Х12Сг13

Прокладка

Graphit-CrNiSt

Уплотнение

Графит

Втулка

высокопрочный чугун EN-GJS-500-7

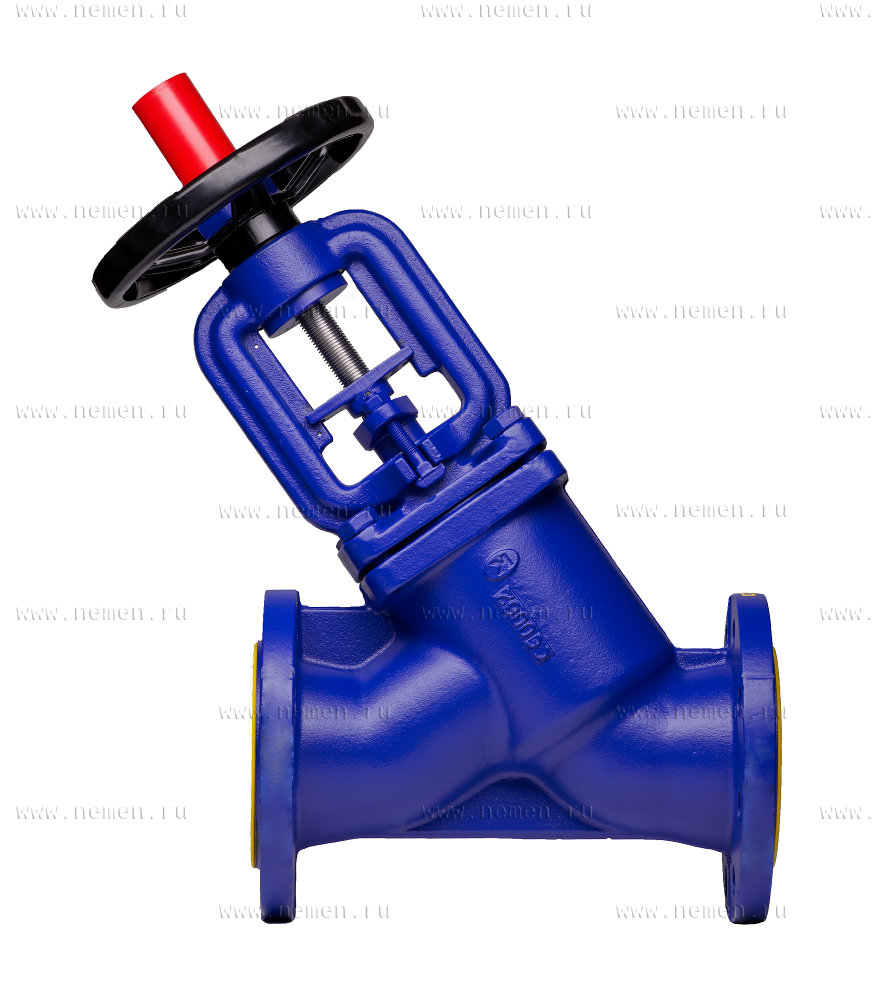

КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С ВЫДВИЖНЫМ ШТОКОМ ТИП 443
Увеличить

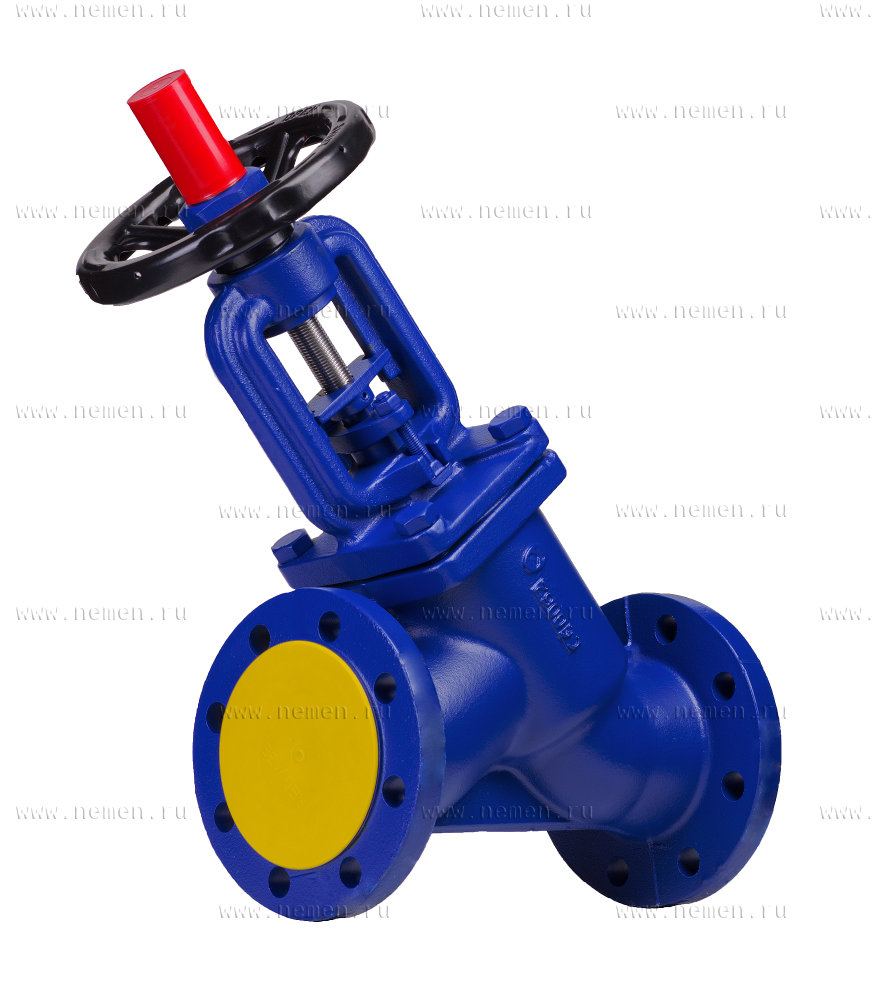

КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С ВЫДВИЖНЫМ ШТОКОМ ТИП 443
Увеличить



КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С ВЫДВИЖНЫМ ШТОКОМ ТИП 443
Увеличить



КЛАПАН БАЛАНСИРОВОЧНЫЙ РЕГУЛИРУЮЩИЙ ФЛАНЦЕВЫЙ С ВЫДВИЖНЫМ ШТОКОМ ТИП 443
Увеличить



Размеры:

DN

L

Dz

D0

Dp

f

g

d

H

h

n

Kvs

Масса

мм

мм

-

м3ч

кг

40

200

150

110

88

3

18

19

330

24

4

36,88

12,4

50

230

165

125

99

3

20

19

335

30

4

58,42

14,5



Гидравлические характеристики

Гидравлические характеристики
Увеличить

Гидравлические характеристики
Увеличить
