Клапан обратный подъемный фланцевый серия Н тип КН 200 предназначен для автоматического предотвращения обратного потока рабочей среды. |
|
Диаметр, DN, мм |
15-300 |
|
Давление, PN, бар |
16 |
|
Температура, °С |
(-10).... 200 |
|
Среда |
Вода, этиленгликоль*, пар**, воздух и др. жидкости, не агрессивные к материалам клапана |
|
Класс герметичности |
"G" по ГОСТ 9544-2015 |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015) - стандартное исполнение |
* На этиленгликоль Траб.>600C рекомендуется применять оборудование в исполнении из нержавеющей стали.
** Пар насыщенный по согласованию с поставщиком
|
№ |

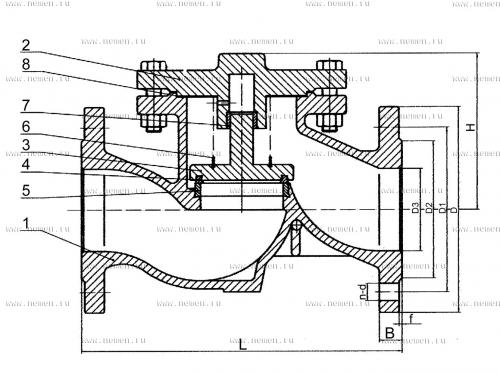

Наименование |
Материал |
|
|
1 |
Корпус |
Чугун серый СЧ 25 (ГОСТ 1412) |
|
|
2 |
Крышка |
||
|
3 |
Тарелка - шток |
Ду (15-50) |
Нержавеющая сталь 20Х13 |
|
Ду (65-300) |
Чугун серый СЧ 25 |
||
|
4 |
Диск на тарелке |
Нержавеющая сталь 08Х18Н10 |
|
|
5 |
Седло |
Нержавеющая сталь 08Х18Н10 |
|
|
6 |
Пружина |
Нержавеющая сталь 08Х18Н10 |
|
|
7 |
Направляющая втулка |
ЛС59-2 |
|
|
8 |
Уплотнение крышки |
Графит |
|
|
DN |
L |
D |
D1 |
D2 |
B |
f |
n-d |
Н |
Масса |
|
мм |
мм |
кг |
|||||||
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
4-14 |
64 |
2,5 |
|
20 |
150 |
105 |
75 |
56 |
16 |
2 |
4-14 |
71 |
3 |
|
25 |
160 |
115 |
85 |
65 |
16 |
3 |
4-14 |
81 |
4,4 |
|
32 |
180 |
140 |
100 |
76 |
18 |
3 |
4-19 |
95 |
6,7 |
|
40 |
200 |
150 |
110 |
84 |
18 |
3 |
4-19 |
100 |
8,6 |
|
50 |
230 |
165 |
125 |
99 |
20 |
3 |
4-19 |
111 |
12,4 |
|
65 |
290 |
185 |
145 |
118 |
20 |
3 |
4-19 |
123 |
16,5 |
|
80 |
310 |
200 |
160 |
132 |
22 |
3 |
8-19 |
143 |
24 |
|
100 |
350 |
220 |
180 |
156 |
24 |
3 |
8-19 |
159 |
30,5 |
|
125 |
400 |
250 |
210 |
184 |
26 |
3 |
8-19 |
185 |
50,5 |
|
150 |
480 |
285 |
240 |
211 |
26 |
3 |
8-23 |
216 |
73 |
|
200 |
600 |
340 |
295 |
266 |
30 |
3 |
12-23 |
257 |
117 |
|
250 |
730 |
405 |
355 |
319 |
32 |
3 |
12-28 |
315 |
|
|
300 |
850 |
460 |
410 |
370 |
32 |
4 |
12-28 |
375 |
|
Фланцы оборудования выполнены согласно ГОСТ 33259-2015
